Überdruckventil deflagrations- und dauerbrandsicher

Funktion und Beschreibung

Das deflagrations- und dauerbrandsichere Ventil des Typs PROTEGO® P/EB-E ist ein hoch entwickeltes Überdruckventil mit integrierter PROTEGO® Flammensicherung, das speziell im Bereich der Ethanolherstellung, -verarbeitung und -lagerung seine Anwendung findet. Es wird vor allem als Sicherheitsarmatur zur flammendurchschlagsicheren Entlüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt. Das Ventil bietet einerseits zuverlässigen Schutz vor Überdruck bzw. verhindert unzulässige Produktverluste bis nahe zum Ansprechdruck und gewährleistet andererseits Flammendurchschlagsicherheit gegen atmosphärische Deflagrationen und einen lang anhaltenden Abbrand – Dauerbrand. Die PROTEGO® Flammensicherung ist so ausgelegt, dass minimale Druckverluste bei maximaler Sicherheit erreicht werden. Das Ventil PROTEGO® P/EB-E ist für Stoffe der Explosionsgruppe IIB1 verfügbar und hier besonders gegenüber Alkohol/Luft-Gemischen (z.B. Ethanol/ Luft) deflagrations- und dauerbrandsicher.

Das Ventil arbeitet proportional. Dabei sind die Ansprechdrücke entsprechend dem Proportionalverhalten zu wählen (z.B. 10%, 40% oder 100% Drucksteigerung vom Ansprechdruck bis zum Öffnungsdruck, bei dem die erforderliche Ventilleistung erreicht wird). Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit individuell eingeschliffenem Ventilteller (1) oder mit Luftpolsterdichtung in Verbindung mit hochwertiger FEP-Dichtfolie (2) gewährleistet. Optional sind die Ventilteller mit PTFE-Abdichtung lieferbar, um bei entsprechenden Produkten ein Ankleben der Ventilteller zu verhindern oder einen Einsatz bei aggressiven Medien zu ermöglichen. Nachdem der Überdruck abgebaut wurde, schließt das Ventil wieder und bleibt dicht.

Wird der eingestellte Ansprechdruck überschritten, treten explosionsfähige Gas/ bzw. Produktdampf/Luft-Gemische aus. Kommen diese Gemische zur Entzündung, verhindert die integrierte PROTEGO® Flammensicherung (3) ein Rückzünden in den Tank. Strömt weiteres Gemisch nach, hält die PROTEGO® Flammensicherung einem Dauerbrand stand. Dadurch ist das Ventil geschützt und erfüllt auch im Falle eines Dauerbrandes seine Funktion. Die federnd aufgehängte Wetterschutzhaube klappt auf, sobald das Schmelzelement (4) diese freigibt.

Das Ventil ist bis zu einer Betriebstemperatur von +60°C einsetzbar und erfüllt die Anforderungen der europäischen Tankbau- Norm EN 14015 – Anhang L und ISO 28300 (API 2000).

Baumusterprüfung nach derzeit gültiger ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.

Merkmale und Vorteile

  • extreme Dichtheit und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
  • Ansprechdruck nahe beim Öffnungsdruck, dadurch optimale Druckhaltung im System
  • Führung der Ventilteller innerhalb des Gehäuses und damit Schutz vor Witterungseinflüssen
  • als Schutzsystem nach ATEX im explosionsgefährdeten Bereich einsetzbar
  • deflagrations- und dauerbrandsicher gegenüber Alkohol/Luft- Gemischen der Explosionsgruppe IIB1
  • Schutz gegen atmosphärische Deflagrationen und Dauerbrand durch FLAMMENFILTER®
  • Flammensicherung im Ventil integriert, spart Platz, Gewicht und Kosten
  • Flammensicherung weitgehend vor Verschmutzen und Verkleben durch Produktdämpfe geschützt
  • minimaler Druckverlust der PROTEGO® Flammensicherung
  • flammendurchschlagsicherer Kondensatabfluss
  • wartungsfreundliche Konstruktion
  • modularer Aufbau ermöglicht Einzelerneuerung der FLAMMENFILTER® und Ventilteller

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite

DN50 / 2" 50 / 2" 80 / 3" 80 / 3"
Überdruck≤ +80 mbar> +80 mbar≤ +80 mbar> +80 mbar
a218218218218
b288453290455
DN50 / 2" 50 / 2" 80 / 3" 80 / 3"
Überdruck≤ +80 mbar> +80 mbar≤ +80 mbar> +80 mbar
a218218218218
b288453290455

Abmessungen in mm Baumaße für das Überdruckventil mit Heizmantel auf Anfrage

P/EB-E

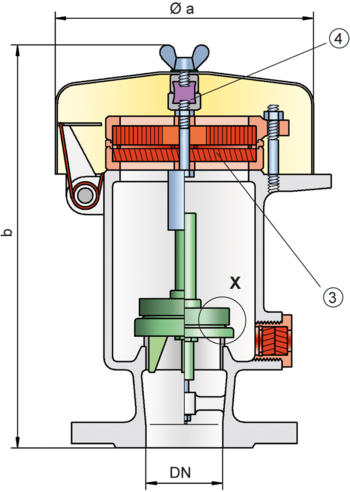

Einzelheit X
Einzelheit X

Materialauswahl für Gehäuse

AusführungBC
GehäuseStahlEdelstahl
Heizmantel (P / EB-E-H-...)StahlEdelstahl
VentilsitzEdelstahlEdelstahl
AbdeckhaubeStahlEdelstahl
AusführungBC
GehäuseStahlEdelstahl
Heizmantel (P / EB-E-H-...)StahlEdelstahl
VentilsitzEdelstahlEdelstahl
AbdeckhaubeStahlEdelstahl

Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung  A
FLAMMENFILTER® KäfigEdelstahl
FLAMMENFILTER®Edelstahl
ZwischenlagenEdelstahl
Ausführung  A
FLAMMENFILTER® KäfigEdelstahl
FLAMMENFILTER®Edelstahl
ZwischenlagenEdelstahl

Sonderwerkstoffe auf Anfrage

Auswahl Material Ventilteller

AusführungAB CD
Druckstufe [mbar]+3,5 bis +5,0>+5,0 bis +14>+14 bis +210>+14 bis +210
VentiltellerAluminiumEdelstahlEdelstahlEdelstahl
AbdichtungFEPFEPmetallischPTFE
AusführungAB CD
Druckstufe [mbar]+3,5 bis +5,0>+5,0 bis +14>+14 bis +210>+14 bis +210
VentiltellerAluminiumEdelstahlEdelstahlEdelstahl
AbdichtungFEPFEPmetallischPTFE

Sonderwerkstoffe sowie höhere Druckeinstellungen auf Anfrage

P/EB-E
Einzelheit X
Einzelheit X

Auswahl der Explosionsgruppe

MESGExpl. Gr. (IEC / CEN)Gas Group (NEC)
≥ 0,85 mmIIB1
MESGExpl. Gr. (IEC / CEN)Gas Group (NEC)
≥ 0,85 mmIIB1

Sonderabnahmen auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1
ASME B16.5; 150 lbs RFSF
EN 1092-1; Form B1
ASME B16.5; 150 lbs RFSF

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Der Ventilteller ist gewichtsbelastet. Bei Einstelldrücken >80 mbar wird eine verlängerte Bauform verwendet.
Es stehen zwei Ausführungen zur Auswahl:
Überdruckventil in Grundausführung

P/EB - E - –

Überdruckventil mit Heizmantel (max. Heizmediumtemperatur +85°C)

P/EB - E - H

Überdruckventil in Grundausführung

P/EB - E - –

Überdruckventil mit Heizmantel (max. Heizmediumtemperatur +85°C)

P/EB - E - H

Weitere Sonderarmaturen auf Anfrage

Druckeinstellungen

Überdruck:

+3.5 mbar +210 mbar
Höhere Druckeinstellungen auf Anfrage
