Überdruckventil

Funktion und Beschreibung

Das Ventil des Typs PROTEGO® D/SVL ist ein HochleistungsÜberdruckventil (sehr hohe Strömungsleistung). Es wird vor allem als Sicherheitsarmatur zur Entlüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt und bietet Schutz vor unzulässigem Überdruck bzw. verhindert unzulässige Produktverluste bis nahe zum Ansprechdruck.

Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom abzuführen.

Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit exakt eingeschliffenem Ventilteller (1) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Folie gewährleistet. Optional sind die Ventilteller mit PTFE-Abdichtung lieferbar, um bei entsprechenden Produkten ein Ankleben der Ventilteller zu verhindern oder einen Einsatz bei aggressiven Medien zu ermöglichen. Nachdem der Überdruck abgeführt wurde, schließt das Ventil wieder und bleibt dicht.

Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung des Vollhubtellers sind das Ergebnis jahrelanger Entwicklungsarbeit, aus der ein stabiles Arbeiten des Ventiltellers und optimale Performance sowie Reduzierung von Produktverlusten resultieren.

Merkmale und Vorteile

  • 10% Technologie für geringste Drucksteigerung bis zum Vollhub
  • extreme Dichtheit und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
  • Ansprechdruck nah beim Öffnungsdruck, dadurch optimale Druckhaltung im System
  • besonders hohe Strömungsleistung
  • Führung der Ventilteller innerhalb des Gehäuses und damit Schutz vor Witterungseinflüssen
  • im explosionsgefährdeten Bereich einsetzbar
  • beste Technologie für API-Tanks

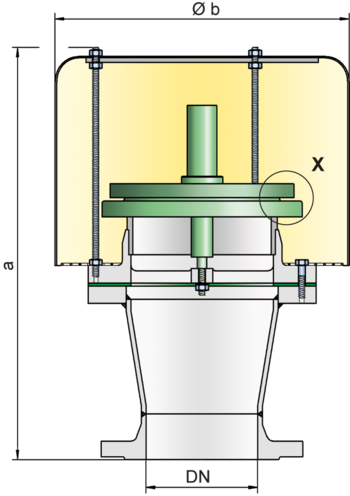

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite

DN50 / 2"80 / 3"100 / 4"150 / 6"200 / 8"250 / 10"300 / 12"
a336412444564664687687
b200295295465550650650
DN50 / 2"80 / 3"100 / 4"150 / 6"200 / 8"250 / 10"300 / 12"
a336412444564664687687
b200295295465550650650

Abmessungen in mm

D/SVL

Einzelheit X

Einzelheit X

Materialauswahl für Gehäuse

AusführungAB
GehäuseStahlEdelstahl
VentilsitzEdelstahlEdelstahl
DichtungPTFEPTFE
AbdeckhaubeEdelstahlEdelstahl
AusführungAB
GehäuseStahlEdelstahl
VentilsitzEdelstahlEdelstahl
DichtungPTFEPTFE
AbdeckhaubeEdelstahlEdelstahl

Sonderwerkstoffe auf Anfrage

Auswahl Material Überdruckventilteller

AusführungABCDEF
Druckstufe [mbar]+2,0 bis +3,5>+3,5 bis +14>+14 bis +35>+35 bis +60>+14 bis +35>+35 bis +60
VentiltellerAluminiumEdelstahlEdelstahlEdelstahlEdelstahlEdelstahl
AbdichtungFEPFEPmetallischmetallischPTFEPTFE
AusführungABCDEF
Druckstufe [mbar]+2,0 bis +3,5>+3,5 bis +14>+14 bis +35>+35 bis +60>+14 bis +35>+35 bis +60
VentiltellerAluminiumEdelstahlEdelstahlEdelstahlEdelstahlEdelstahl
AbdichtungFEPFEPmetallischmetallischPTFEPTFE

Sonderwerkstoffe sowie höhere Druckeinstellungen auf Anfrage

D/SVL

Einzelheit X

Einzelheit X

Flanschanschlussart

EN 1092-1; Form B1
ASME B16.5; 150 lbs RFSF
EN 1092-1; Form B1
ASME B16.5; 150 lbs RFSF

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Der Ventilteller ist gewichtsbelastet. Höhere Drücke werden auf Anfrage in Sonderausführung mit Federbelastung realisiert.

Überdruckventil in Grundausführung

D/SVL -

Überdruckventil in Grundausführung

D/SVL -

Weitere Sonderarmaturen auf Anfrage

Druckeinstellungen

Überdruck:

+2.0 mbar

+60 mbar

Höhere Druckeinstellungen auf Anfrage.

D/SVL

Einzelheit X

Einzelheit X

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
