Função e descrição

As válvulas de troca PROTEGO® tipo WV/T são usadas principalmente junto com outras válvulas ou dispositivos de segurança (p.ex. corta-chamas PROTEGO®) em tanques de armazenamento criogênicos e em tanques em plantas de processamentoo de indústrias químicas, petroquímicas e farmacêuticas. Elas aumentam a segurança de operação do equipamento técnico a ser protegido porque cada válvula ou dispositivo de segurança pode ser verificado, mantido ou reparado sem qualquer interrupção do serviço.

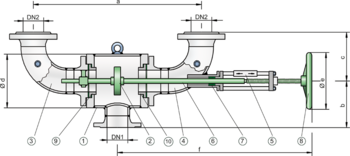

As válvulas consistem principalmente no corpo (1) com conexões de flange DN 1 e duas curvas de conexão lateral (3, 4) com conexões de flange DN 2 e do obturador da válvula (2). Se necessário, é possível deslocar e virar as curvas de conexão. As sedes da válvula (9, 10) são substituíveis. O obturador da válvula com superfície de vedação metálica é móvel na haste da válvula (6). Isto garante um bom ajuste das sedes da válvula, mesmo com grandes diferenças de temperatura. A vedação entre o obturador da válvula e a haste da válvula é provida de um O-ring. A haste da válvula é guiada através de buchas; externamente ela é vedada por uma gaxeta reajustável (7).

A válvula de troca permite que o operador bloqueie uma válvula ou dispositivo de segurança por vez, acionando o volante manual (8). Na operação normal o obturador da válvula está na posição central e o gás/líquido flui através das duas curvas de conexão. Ao girar o volante até o encosto, uma das curvas de conexão (3 ou 4) é bloqueada enquanto a outra permanece aberta. A posição efetiva do obturador da válvula pode ser identificada pelo indicador de posição (5) exibido na haste da válvula.

Dependendo dos requisitos, a válvula de troca na operação normal pode estar na posição central ou final: Posição central, p.ex. quando é necessária uma alta capacidade de alívio através das válvulas de alívio de emergência operadas em paralelo, ou final, p.ex. em caso de corta-chamas que, operados em paralelo, podem ser usados ou limpos alternadamente conforme necessário.

Devido a sua construção e materiais adequadamente selecionados, as válvulas se distinguem pela sua elevada segurança funcional e suas vazões excepcionais. Todos os elementos que afetam o funcionamento são feitos de aço inoxidável.

Em função das posições variáveis de bocais, o construção das válvulas de troca PROTEGO® WV/T facilita a conexão de válvulas ou outros dispositivos de segurança, tanto na conexão angular como na conexão reta sem adaptadores adicionais.

As válvulas de troca do tipo WV/T destacam-se por sua construção, fácil manuseio, a opção de rápida substituição de componentes que afetam o funcionamento e, consequentemente, por sua excelente disponibilidade e confiabilidade operacional. As superfícies de vedação metálicas apidadas garantem um elevado grau de estanqueidade, mesmo em faixas de baixa temperatura.

Estas válvulas não são à prova de irrupção de chamas e não se referem à Diretriz Europeia de Proteção contra Explosão 94/9/CE, mesmo se instaladas em atmosferas explosivas. Uma análise de risco (que considera a escolha do material e a função do dispositivo) mostra que o dispositivo não possui quaisquer fontes potenciais de ignição.

Tabela de dimensões

DN1 80 / 3" 100 / 4" 150 / 6" 200 / 8" 200 / 8“ 250 / 10" 300 / 12“
DN280 / 3"100 / 4"150 / 6"150 / 6"200 / 8“250 / 10"300 / 12“
a780780960960113014501650
b250250310310330360415
c*303205285285367450525
c**323230317317407483571
d273273324324355457500
e250250250250400400500
f90590510701070118015151655
fmín810810950950117013601470
fmáx99599511901190131016952015
Dimensões em mm * para flanges de conexão DIN PN16 resp. de DN 200 DIN PN 10
** para flanges de conexão ANSI 150 lbs

Seleção do material

ConfiguraçãoAB
Corpo e curvas de conexãoAçoAço inoxidável
Obturador da válvulaHastelloyHastelloy
VedaçãoPTFEPTFE
Vedação da hasteFPMFPM
Volante manualAçoAço
O material do flange de conexão deve ser compatível com o material do componente da instalação. Estão disponíveis modelos especiais de válvulas de troca para requisitos específicos.

Dados necessários para a especificação

Fluido armazenado

Temperatura de operação (°C ou °F)

Pressão de operação (bar ou psi)

Material do tanque

Bocal do tanque DN1 (mm ou polegadas)

Bocal do tanque DN2 (mm ou polegadas)

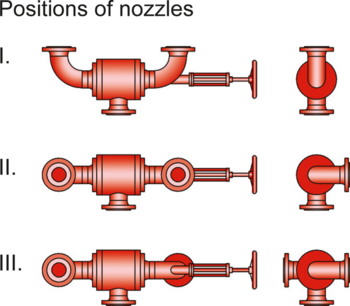

Posição do bocal I, II ou III

Seleção e Desenho

Junto com o cliente os nossos engenheiros projetam e especificam a válvula para o caso específico. A especificação relevante da instalação é considerada na definição dos tamanhos nominais e tipos de conexão necessários. Nas versões padrão a temperatura de operação máxima admissível é +200°C / 392°F sob uma pressão de operação máxima admissível de 6 bar / 87 psi. O dispositivo deve apresentar resistência suficiente à corrosão no que diz respeito aos fluidos a serem armazenados ou transportados. Caso necessário, devem ser usadas versões em aço inoxidável de qualidade especial.

Tipo de conexão flangeada

EN 1092-1, forma B1 ou DIN 2501, forma C, PN 16; a partir de DN 200 PN 10EN ou DIN
ASME B16.5 CL 150 R.F.ASME
Outros tipos mediante solicitação

Versão e especificação

Dispositivos especiais com aquecimento podem ser usados sob condições de operação especiais:

com produtos cristalizantes ou produtos que tendem a formar deposições que afetam o funcionamento



sob condições climáticas extremas no inverno (geada), quando o vapor do produto pode condensar na válvula congelada, sendo possível a formação de pontes de gelo, que possivelmente poderiam bloquear o obturador da válvula
