SV/T-0-H

Válvula de vácuo na versão especial aquecível

  • estanqueidade extrema que garante uma perda de produtos mínima e um impacto ambiental reduzido
  • alta capacidade de vazão
  • colocação do obturador da válvula dentro do corpo, ficando assim protegido contra influências climáticas
  • utilizável em áreas com risco de explosões
  • camisa de aquecimento inteira até a altura do flange Sem pontes térmicas
  • temperatura máxima admissível para o meio de aquecimento de 320°C (com 6 bar)
  • possibilidade adicional de preaquecimento do ar aspirado em versão especial
  • versão especial com tampa de válvula aquecível
  • uma tampa no obturador da válvula impede a desregulagem da pressão de ajuste causada por acumulação de pó ou condensado
  • corpo de construção robusta
  • versão especial com dispositivo de acionamento manual

Função e descrição

A válvula do tipo PROTEGO® SV/T-0-H é uma válvula de vácuo altamente desenvolvida de corpo aquecível com camisa de aquecimento até a altura do flange. Ela é principalmente usada como dispositivo de segurança para a aspiração de tanques, vasos e aparelhos de processos sob condições difíceis de operação. Fazem parte condições meteorológicas extremas ou produtos com tendência de polimerizar, aderir em função da temperatura ou que causem sedimentação (por ex. betume, alcatrão, poeiras …). A válvula oferece proteção contra a formação de vácuo inadmissível e impede a entrada de ar até atingir a pressão de ajuste.

Ao alcançar a pressão de ajuste a válvula inicia a abertura e atinge o curso pleno dentro de um aumento de pressão ou sobrepressão de 40%. Até alcançar a pressão de ajuste, garante-se a conservação do vácuo do tanque com uma estanqueidade muito acima do padrão normal graças a tecnologia de fabricação altamente desenvolvida. Esta característica se obtém por exemplo, com sedes de válvulas em aço inoxidável de alta qualidade e obturadores de válvulas individualmente lapidados e corpo de construção robusta. Depois de compensar o vácuo, a válvula fecha e proporciona uma vedação firme.

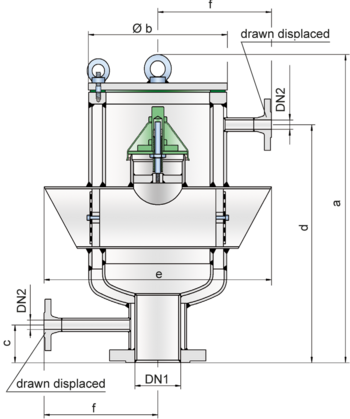

Tabela de dimensões

Para escolher o diâmetro nominal (DN), veja o diagrama de vazão da página seguinte

DN180 / 3" *100 / 4"150 / 6"200 / 8"250 / 10"
DN215 / ½"15 / ½"15 / ½"15 / ½"15 / ½"
a5705707209201050
b275275355405508
c7070607070
d440440590790920
e450450650750950
f225225260300350
Dimensões em mm * também pode ser fornecido com flange especial DN 50 / 2"

Seleção do material do corpo

Execução AB
Corpo Aço Aço inoxidável
Camisa de aquecimento Aço Aço inoxidável
Sedes de válvulas Aço inoxidável Aço inoxidável
VedaçãoPTFEPTFE
Materiais especiais sob solicitação

Seleção do material do disco da válvula de vácuo

Execução ABC
Faixa de pressão [mbar]-7,0 até -25-10 até -30-30 até -50
Obturador da válvula Alumínio Aço inoxidável Aço inoxidável
Tampa do obturador da válvula Aço inoxidável Aço inoxidável Aço inoxidável
Vedação metálica metálica metálica
Materiais especiais e ajustes de vácuo mais altos ou baixos sob solicitação

Tipo de conexão flangeada

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.
Outras conexões sob solicitação

Versão e especificação

O obturador da válvula é calibrado por peso.

Válvula de vácuo na versão básica com camisa de aquecimento

SV/T - 0 - H

Outros dispositivos especiais sob solicitação

Ajustes de pressão

Vácuo: -7 mbar -50 mbar
-2.8 inch W.C. -20 inch W.C.
Ajustes de vácuo mais altos ou baixos sob solicitação

Diagrama de vazão

Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
