P/EL

Válvula de alívio de pressão

  • tecnologia de 10% para o aumento mínimo de pressão até o curso pleno
  • estanqueidade extrema que garante uma perda de produtos mínima e um impacto ambiental reduzido
  • pressão de ajuste bem próxima a pressão de abertura o que permite uma ótima conservação da pressão no sistema
  • alta capacidade de vazão
  • guia do obturador da válvula dentro do corpo, ficando assim protegido contra influências climáticas
  • utilizável em áreas com risco de explosões
  • autodrenagem de condensado

Função e descrição

A válvula do tipo PROTEGO® P/EL é uma válvula de alívio de pressão altamente desenvolvida. Ela é principalmente usada como dispositivo de segurança para a expiração de tanques, vasos e aparelhos de processos. A válvula oferece proteção contra sobrepressões inadmissíveis e impede a perda de produtos até próximo da pressão de ajuste.

Ao alcançar a pressão de ajuste a válvula inicia a abertura e atinge o curso pleno dentro de um aumento de pressão ou sobrepressão de 10%. Com investimentos específicos em pesquisa e desenvolvimento PROTEGO® pode adaptar o comportamento de abertura típico das válvulas de segurança convencionais à faixa de baixas pressões. Essa “Tecnologia de curso pleno“ permite definir a pressão de ajuste 10% abaixo da pressão admissível do tanque para descarregar o fluxo necessário.

Até alcançar a pressão de ajuste, garante-se a conservação da pressão do tanque com uma estanqueidade muito acima do padrão normal graças a tecnologia de fabricação altamente desenvolvida. Esta característica se obtém com sedes de válvulas fabricadas em aço inoxidável de alta qualidade e obturadores de válvulas individualmente lapidados (1) ou com vedações de colchão de ar (2) com selo de FEP de alta qualidade. Os obturadores de válvula também podem ser fornecidos com uma vedação PTFE para evitar sua adesão na utilização de determinados produtos ou possibilitar o uso com substâncias agressivas. Depois de aliviar o excesso de pressão, a válvula fecha e proporciona uma vedação firme.

A otimização do corpo da válvula favoravel ao fluxo e a construção do obturador são resultado de anos de desenvolvimento, redundando em um funcionamento estável do obturador da válvula, ótima Performance e redução da perda de produtos.

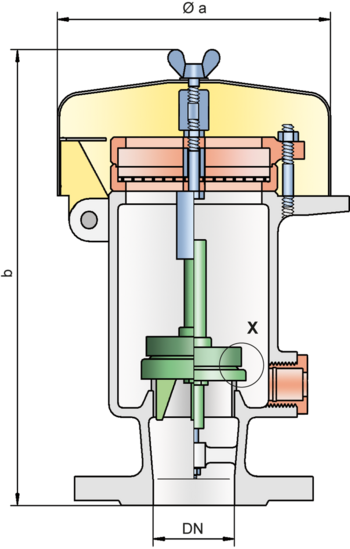

Tabela de dimensões

Para escolher o diâmetro nominal (DN), veja o diagrama de vazão da página seguinte

DN50 / 2" 50 / 2" 80 / 3" 80 / 3"
Pressão≤ +80 mbar> +80 mbar≤ +80 mbar> +80 mbar
a218218218218
b287452289454
Dimensões em mm Dimensões para a válvula de alívio de pressão com camisa de aquecimento sob solicitação

Seleção do material do corpo

Execução BC
Corpo Aço Aço inoxidável
Camisa de aquecimento (P / EL-H-...) Aço Aço inoxidável
Sedes de válvulas Aço inoxidável Aço inoxidável
Tampa Aço Aço inoxidável
Tela de proteção Aço inoxidável Aço inoxidável
Materiais especiais sob solicitação

Seleção do material do disco da válvula de pressão

Execução ABCD
Faixa de pressão [mbar]
+3,5 até +5,0>+5,0até +14>+14 até +210>+14 até +210
Obturador da válvulaAlumínioAço inoxidávelAço inoxidávelAço inoxidável
VedaçãoFEPFEPmetálicaPTFE
Materiais especiais (alumínio revestido, titânio, Hastelloy) e ajustes de pressão mais altos sob solicitação

Tipo de conexão flangeada

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.
Outras conexões sob solicitação

Versão e especificação

O obturador da válvula é calibrado por peso. Com pressões de

ajuste >80 mbar se utiliza um modelo extendido..

Estão disponíveis duas versões:

Válvula de alívio de pressão na versão básica

P/EL - –

Válvula de alívio de pressão com camisa de aquecimento

P/EL - H

Outros dispositivos especiais sob solicitação

Ajustes de pressão

Pressão: +3.5 mbar +210 mbar
+1.4 inch W.C. +84 inch W.C.
Ajustes de pressão mais altos sob solicitação.

Diagrama de vazão

Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
