P/EBR

Válvula de alívio de pressão à prova de deflagração e combustão contínua

  • tecnologia de 10% para um aumento mínimo de pressão até o curso
    pleno (válido para substâncias do grupo de explosão IIA)
  • estanqueidade extrema que garante uma perda de produtos mínima
    e um impacto ambiental reduzido
  • pressão de ajuste próxima à pressão de abertura, o que permite
    uma ótima conservação de pressão no sistema
  • guia do obturador da válvula dentro do corpo, ficando assim protegido
    contra infl uências climáticas
  • utilizável como sistema de proteção segundo ATEX na
    área com risco de explosões
  • proteção contra deflagrações atmosféricas e combustão contínua
    através de FLAMEFILTER®
  • conjunto abafador de chamas PROTEGO® integrado na válvula
    economiza espaço, peso e custos
  • conjunto abafador de chamas PROTEGO® amplamente protegido
    contra sujeira e aderência de vapores de produtos
  • perda mínima de pressão do conjunto abafador de chamas PROTEGO®
  • drenagem de condensado à prova de propagação de chamas
  • construção de manutenção simples
  • estrutura modular permite a troca individual do FLAMEFILTER® e do obturador da válvula

Função e descrição

A válvula à prova de deflagração e combustão contínua do tipo PROTEGO® P/EBR é uma válvula de alívio de pressão altamente desenvolvida para grandes capacidades de vazão com conjunto abafador de chamas integrado PROTEGO®. Ela é principalmente usada como dispositivo de segurança para a expiração à prova de propagação de chamas de tanques, reservatórios e aparelhos de processo. A válvula, por um lado, oferece uma proteção segura contra sobrepressão ou impede a perda inadmissível de produtos até perto da pressão de ajuste e, por outro lado, garante segurança contra propagação de chamas em casos de deflagrações atmosféricas e de queima de longa duração - combustão contínua. O conjunto abafador de chamas PROTEGO® está configurado de tal forma, que seja atingido um mínimo de perda de pressão com máxima segurança. A válvula PROTEGO® P/EBR está disponível para substâncias dos grupos de explosão IIA e IIB3.

As válvulas do grupo de explosão IIA começam a abrir quando atingem a pressão de ajuste e atingem a pressão de abertura dentro de 10% de aumento da pressão. Esta tecnologia de 10% singular permite uma pressão de ajuste, que está somente 10% abaixo da pressão máxima admissível do tanque. Este comportamento de abertura é típico para válvulas de segurança. Após um trabalho de desenvolvimento de vários anos foi possível conseguir isto também com baixas pressões.

As válvulas do grupo de explosão IIB3 trabalham proporcionalmente. As pressões de ajuste devem ser selecionadas de acordo com o comportamento proporcional (p. ex. aumento de pressão de 10%, 40% ou 100% da pressão de ajuste até a pressão de abertura, na qual é atingida a capacidade de válvula necessária).

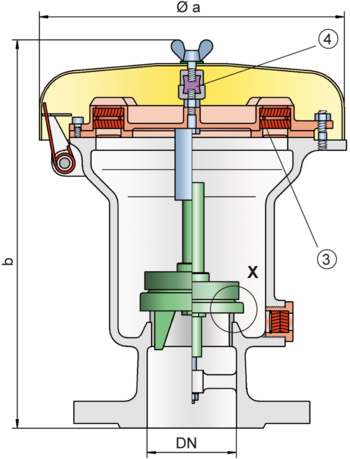

Até alcançar a pressão de ajuste, garante-se a conservação de pressão do tanque com uma estanqueidade muito acima do padrão normal graças à tecnologia de fabricação altamente desenvolvida. Esta característica se obtém também com sedes de válvulas fabricadas em aço inoxidável de alta qualidade e obturadores da válvula individualmente lapidados (1) ou com vedação de colchão de ar com selo de FEP de alta qualidade (2). Os obturadores da válvula também podem ser fornecidos com uma vedação PTFE para evitar sua aderência na utilização de determinados produtos ou possibilitar o uso com substâncias agressivas. Depois de aliviar a sobrepressão, a válvula fecha novamente e permanece estanque.

Se a pressão de ajuste ajustada for ultrapassada, escapam misturas explosivas de gases/ar respectivamente de vapor de produto/ar. Se estas misturas entrarem em ignição, o conjunto abafador de chamas PROTEGO® (3) integrado impede um retrocesso de ignição ao tanque. Se seguir mais mistura, o conjunto abafador de chamas PROTEGO® resiste a uma combustão contínua. Através disto a válvula está protegida e atende a sua função também em caso de uma combustão contínua. A tampa de proteção contra intempéries suspensa por molas abre tão logo o elemento fusível (4) a libere.

A válvula pode ser usada até uma temperatura de serviço de +60°C e atende aos requisitos da norma europeia para construção de tanques EN 14015 – Anexo L e ISO 28300 (API 2000).

Teste de protótipo segundo a diretriz ATEX assim como outras normas internacionais.

Tabela de dimensões

Para escolher o diâmetro nominal (DN), veja os diagramas de vazão nas páginas seguintes

DN80 / 3" 80 / 3" 100 / 4" 100 / 4"
Pressão≤ +80 mbar> +80 mbar≤ +80 mbar> +80 mbar
a353353353353
b345505345505
Dimensões em mm Dimensões para a válvula de alívio de pressão com camisa de aquecimento sob solicitação

Seleção do material do corpo

Execução       BC
CorpoAçoAço inoxidável
Camisa de aquecimento (P / EBR-H-...) Aço Aço inoxidável
Sede de válvula Aço inoxidável Aço inoxidável
TampaAçoAço inoxidável
Materiais especiais sob solicitação

Combinações de material do conjunto abafador de chamas

ExecuçãoA
Armação do FLAMEFILTER®Aço inoxidável
FLAMEFILTER®Aço inoxidável
EspaçadoresAço inoxidável
Materiais especiais sob solicitação

Seleção de material do obturador da válvula

Execução A BCD
Faixa de pressão [mbar]+3,5 até +5,0>+5,0 até +14>+14 até +210>+14 até +210
Obturador da válvulaAlumínioAço inoxidávelAço inoxidávelAço inoxidável
VedaçãoFEPFEPmetálicaPTFE
Materiais especiais e ajustes de pressão mais altos sob solicitação

Seleção do grupo de explosão

MESG Gr. expl. (IEC / CEN) Grupo gás (NEC)
> 0,90 mmIIAD
≥ 0,65 mmIIB3C
Aprovações especiais sob solicitação

Tipo de conexão flangeada

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.
Outras conexões sob solicitação

Versão e especificação

O obturador da válvula é calibrado por peso. Com pressões

de ajuste >80 mbar se utiliza um modelo estendido.
Estão disponíveis duas versões:

Válvula de alívio de pressão na versão básica

P/EBR - –

Válvula de alívio de pressão com camisa de

aquecimento (temperatura máx. do meio de aquecimento +85°C)

P/EBR - H

Outros dispositivos especiais sob solicitação

Settings

Pressure: +3.5 mbar +210 mbar
+1.4 inch W.C. +84 inch W.C.
Higher pressure settings upon request.

Diagrama de vazão

Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
