Válvula de drenagem de fundo de fechamento rápido com dispositivo de acionamento pneumático

Função e descrição

Válvulas de drenagem de fundo de fechamento rápido, tipo PROTEGO® NB/AP, são utilizadas em tanques de armazenamento de baixa temperatura, para fechar hermeticamente as aberturas de drenagem de tanques em caso de risco (p.ex. ruptura de tubulações). Por isso, os dispositivos também são chamados de "válvulas de drenagem de fundo de fechamento rápido de emergência". Eles são usados principalmente em tanques de estocagem para fluidos de liquefação em temperaturas baixas (até -200°C).

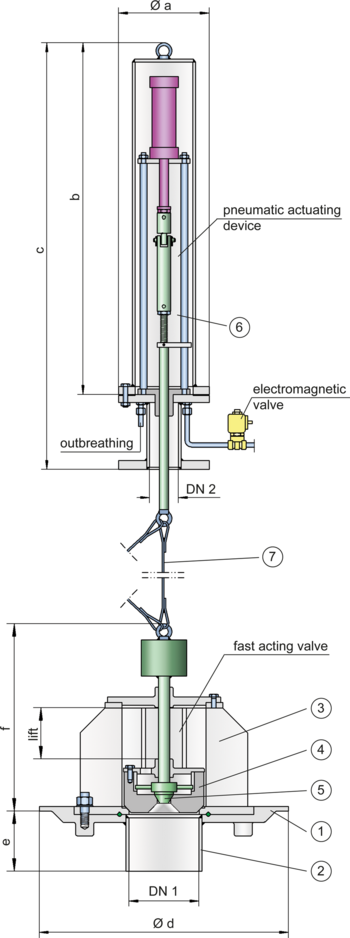

O equipamento consiste basicamente da placa de fundo (1) a ser soldada no fundo do recipiente com o bocal (2) para a solda do tubo de drenagem, a válvula de fechamento rápido flangeada (3) propriamente dita com pistão da válvula (4) e cone de alívio (5) e o dispositivo de acionamento (6) totalmente pneumático a ser montado no teto do recipiente. Com o pistão metálico da válvula lapidado e o cone de alívio é obtida a estanqueidade necessária.

A ligação entre a válvula de fechamento rápido (3) e o dispositivo de acionamento (6) ocorre através do cabo de acionamento (7). Um cabo de emergência adicional permite a abertura da válvula de fechamento rápido em caso de um dano no cabo de acionamento principal.

Na operação normal estes equipamentos são mantidos na posição aberta através de um cilindro pneumático. Através do tubo de comando é acionado o pistão no cilindro pneumático. Assim a haste do pistão é recolhida juntamente com a haste de acionamento, para levantar o pistão da válvula e para manter a válvula aberta no caso de operação. Somente em caso de emergência a válvula de fundo é fechada através de um acionamento remoto por meio de uma válvula de comando, que normalmente não faz parte do escopo de fornecimento. Se a válvula de drenagem de fundo deve ser fechada, é necessário acionar a válvula de comando, o que causa a desaeração do cilindro pneumáticos. O pistão da válvula desce pela ação da gravidade e fecha a válvula. O comando deve ser concebido de tal forma, que em caso de uma queda da energia, a válvula feche automaticamente (conceito Fail-Safe). A montagem destes dispositivos independe do diâmetro nominal. O diâmetro nominal DN1 é especificado através do diâmetro de conexão do tubo de drenagem – padrão DN 150 (6").

Os dispositivos trabalham sem pressão. Para abrir a válvula novamente após um fechamento rápido, é levada em consideração uma pressão que resulta da altura da coluna de líquido sobre a válvula e a pressão no espaço de gás. A escolha do material ocorre em função do fluido e da temperatura máxima de operação. Na escolha de um diâmetro nominal ou de uma conexão diferente dao padrão (no que se refere ao chanfro para solda da placa de fundo e do tubo de fundo) deve ser levada em consideração a respectiva especificação do sistema.

Tabela de dimensões

DN 1 DN 2 abcdefHub
150 / 6"80 / 3"20011301430550175465160
200 / 8"80 / 3"20011301430600175470160
250 / 10“80 / 3“20011301430740175485160
Dimensões em mm

Materiais da válvula de drenagem de fundo com fechamento rápido

Placa de fundo com bocal de tubo*
Corpo de válvula com cone de válvulaAço inoxidável
Anel de vedação*
Cabo de acionamentoAço inoxidável
* conforme requisito do cliente

Material

CorpoAço inoxidável
Haste de acionamentoAço inoxidável
Bucha de guiaCobre
VedaçãoPTFE
Tampa de proteçãoAço inoxidável
Cilindro pneumáticoAlumínio

Dados necessários para a especificação

Fluido de armazenamento

Temperatura de operação T (°C)

Pressão de operação p (bar)

Diâmetro nominal de conexão DN 1

Altura do tanque (m)

Seleção e Desenho

Os principais dados de processo e propriedades de produto do fluido de armazenamento, bem como a temperatura de armazenamento determinam o material para a válvula em questão. Em seguida são verificados ou escolhidos o diâmetro nominal e o tipo de conexão.

Estão disponíveis os diâmetros nominais de válvula DN 150 (6") e DN 200 (8"), sendo que a conexão para o dispositivo de comando pneumático normalmente é executada em DN 80 (3").

O comprimento do cabo de acionamento e do cabo de emergência é determinado pela altura do tanque. O ajuste de comprimento exato é feito na montagem. O material para o anel de vedação deve ser determinado conforme condições de operação ou requisitos especiais.

O material da placa de fundo deve ser compatível com o material do fundo do tanque. Se o material para a placa de fundo for disponibilizado na obra, é necessário uma coordenação estreita entre o planejamento de fabricação e o planejamento de montagem.

Para requisitos especiais à válvula ou ao dispositivo de acionamento (p.ex. com indicação indutiva de posição) também são possíveis versões especiais.

Divergências da versão padrão são configuradas e especificadas com os nossos engenheiros para o respectivo caso de aplicação.

Tipo de conexão flangeada

EN 1092-1, forma B, PN 40 ou conforme requisito
