FA-G-IIA1-P2.2

In-Line Deflagration Flame Arrester for biogas, sewage gas and landfi ll gas, concentric design, bidirectional, endurance burning proof (under atmospheric conditions)

  • state of the art design for bio-, sewage- and landfill gas applications
  • modular design
  • the individual FLAMEFILTER® can be quickly removed and installed
  • threaded connection for direct mounting into pipeline
  • bidirectional flame transmission proof design
  • provides protection against deflagrations and endurance burning under atmospheric conditions for explosion group IIA1- methane
  • cost efficient spare parts

Função e descrição

The PROTEGO® FA-G-IIA1-P2.2 in-line deflagration flame arrester was specially developed for bio-, sewage- and landfill-gas applications. The compact design of the PROTEGO® FA-G makes it the state of the art technology for installation in pipes with diameters of ½” up to 2”. The devices are installed with minimal distance to the burner to prevent flashback in to the fuel feed lines. When installing the deflagration flame arrester, make sure that the distance between potential ignition sources and the location of the installed device, does not exceed the L/D ratio (pipe length/pipe diameter), for which the device was approved. As per EN ISO 16852 the L/D ratio is limited to (L/D) max ≤ 50 for deflagration flame arresters of explosion group IIA1.

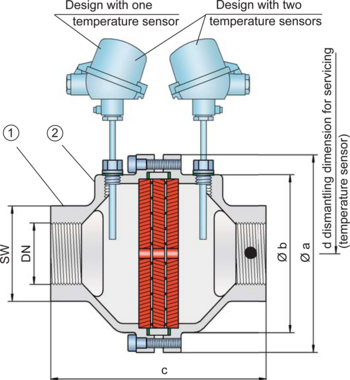

The in-line deflagration flame arrester is symmetrical and offers bidirectional flame transmission protection. The device consists of two housing parts (1) and two FLAMEFILTER® (2) in the center.

The PROTEGO® FA-G-IIA1-P2.2 flame arrester protects against deflagrations and endurance burning (under atmospheric condition) and short time burning for 1 min. for the maximum operating conditions of explosion group IIA1 - methane.

PROTEGO® FA-G devices for substances of explosion groups IIA, IIB3 and IIC (NEC groups D, C, and B) are shown on separate pages.

The standard design can be used up to an operating temperature of +60°C / 140°F and an absolute operating pressure up to 2.2 bar / 31.9 psi.

Type-approved in accordance with the current ATEX Directive and EN ISO 16852 as well as other international standards.

Tabela de dimensões

Para escolher o diâmetro nominal (DN), veja os diagramas de vazão nas páginas seguintes

DNG ½G ¾G 1G 1 ¼G 1 ½G 2
a8080100100155155
b55557676124124
c10100110110170170
d-—400400
SW323250507575
Dimensions in mm / inches, SW= width across flats

Seleção do material

ExecuçãoBC
CorpoAço inoxidávelHastelloy
VedaçãoPTFEPTFE
FLAMEFILTER®*Aço inoxidávelHastelloy
* os FLAMEFILTER® também podem ser fornecidos em tântalo, Inconel, cobre etc., em caso de utilização dos materiais do corpo listados. Materiais especiais sob solicitação.

Seleção do grupo de explosão

MESG Gr. expl. (IEC / CEN)
≥ 1,14 mmIIA1
Aprovações especiais sob solicitação

Seleção da pressão máx. de trabalho

Expl. GrDNG ½G ¾G 1G 1 ¼G 1 ½G 2
IIA1Pmax2,22,22,22,22,22,2
Pmáx. = pressão de trabalho máxima admissível em bar absoluta, pressão de trabalho mais elevada sob solicitação

Indicação da temperatura máx. de trabalho

≤ 60°C / 140°F Ttemperatura máxima de trabalho admissível em °C
-Designation
temperaturas de trabalho mais elevadas, sob solicitação

Tipo de conexão

Rosca para tubo DIN ISO 228-1 DIN
outras conexões roscadas sob solicitação

Versão e especificação

Estão disponíveis três versões:

Corta-chamas à prova de deflagração para tubulação

FA-G em versão básica, G ½" até 2"

FA-G - –

Corta-chamas à prova de deflagração para tubulação

com sensor de temperatura* integrado como proteção

adicional contra combustão de curta duração de um

lado, G 1½" até 2".

FA-G - T

Corta-chamas à prova de deflagração para tubulação

com dois sensores de temperatura* integrados como

proteção adicional contra combustão de curta duração

de ambos os lados, G 1½" até 2".

FA-G - TB

*Termoresistência para grupo de equipamentos II,

categoria (1) 2 (cat. GII (1) 2)

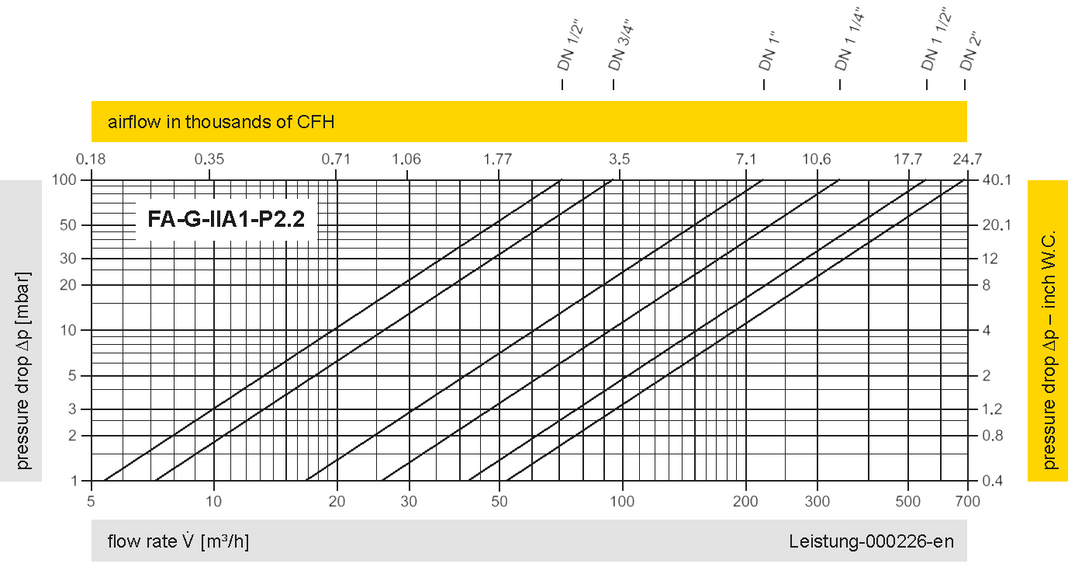

Diagrama de vazão

Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
