ER/V-F

Válvula de alívio de pressão

  • tecnologia de 10% para o aumento mínimo de pressão até o curso pleno
  • estanqueidade extrema que garante uma perda de produtos mínima e um impacto ambiental reduzido
  • pressão de ajuste bem próxima a pressão de abertura o que permite uma ótima conservação da pressão no sistema
  • alta capacidade de vazão
  • guia do obturador da válvula sob a tampa, ficando assim protegido contra influências climáticas
  • utilizável em áreas com risco de explosões
  • corpo de construção robusta
  • válvula calibrada por mola para altas pressões de ajuste
  • a melhor tecnologia para tanques API

Função e descrição

A válvula do tipo PROTEGO® ER/V-F é uma válvula de alívio de pressão altamente desenvolvida para vazões altas. Ela é principalmente usada como dispositivo de segurança para a expiração de emergência de tanques de armazenamento, vasos e aparelhos de processos para protegê-los de excessos de pressões inadmissíveis e impedir a perda de produtos até próximo da pressão de ajuste. Ela está projetada para descarregar altas vazões e evitar que o vaso estoure em um ponto imprevisto. Sendo a válvula calibrada por mola, ela atinge pressões de ajuste mais
altas do que a ER/V ou ER/VH.

Ao alcançar a pressão de ajuste a válvula inicia a abertura e atinge o curso pleno dentro de um aumento de pressão ou sobrepressão de 10%. Com investimentos específicos em pesquisa e desenvolvimento PROTEGO® pode adaptar o comportamento de abertura típico das válvulas de segurança convencioanais à faixa de baixas pressões. Essa “Tecnologia de curso pleno“ permite definir a pressão de ajuste 10% abaixo da pressão admissível do tanque para descarregar o fluxo necessário.

Até alcançar a pressão de ajuste, garante-se a conservação da pressão do tanque com uma estanqueidade muito acima do padrão normal graças a tecnologia de fabricação altamente desenvolvida. Esta característica se obtém por exemplo, com sedes de válvulas em aço inoxidável de alta qualidade com anel "O" e obturadores de válvulas individualmente lapidados bem como corpo de construção robusta. Depois de aliviar o excesso de pressão, a válvula fecha e proporciona uma vedação firme.

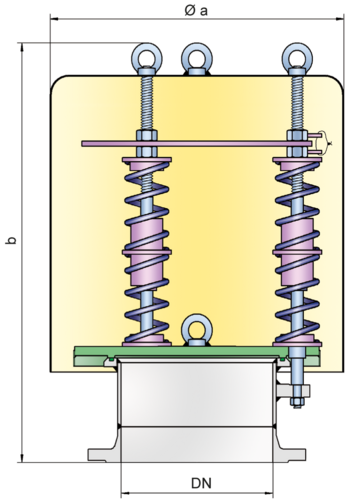

Tabela de dimensões

Para escolher o diâmetro nominal (DN), veja o diagrama de vazão da página seguinte

DN200 / 8"250 / 10"300 / 12"350 / 14"400 / 16"450 / 18"500 / 20"600 / 24"700 / 28"
a465550650650800800100010001200
b8608601170117011501175143014251690
(≤370 mbar)(≤240 mbar)(≤240 mbar)(≤270 mbar)(≤220 mbar)(≤170 mbar)(≤130 mbar)(≤140 mbar)(≤140 mbar)
b9809801490149014901515166016551910
(>370 mbar)(>240 mbar)(>240 mbar)(>270 mbar)(>220 mbar)(>170 mbar)(>130 mbar)(>140 mbar)(>140 mbar)
Dimensões em mm

Seleção do material

Execução A B
Corpo Aço Aço inoxidável
Sedes de válvulas Aço inoxidável Aço inoxidável
Obturador da válvula Aço inoxidável ou Aço-Aço inoxidável Aço inoxidável
Vedação Aço inoxidável
Mola de pressãoFPMFPM
Tampa de proteção Aço Aço inoxidável
Materiais especiais sob solicitação

Tipo de conexão flangeada

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.
Outras conexões sob solicitação

Versão e especificação

O obturador da válvula é calibrado por mola. Pressões de ajuste

mais baixas são realizadas com as versões ER/V e ER/VH.

Válvula de alívio de pressão na versão básica

ER/V-F

Outros dispositivos especiais sob solicitação

Settings

>+60 mbar +500 mbar
>+24 inch W.C. +200 inch W.C.
Ajustes de pressão mais altos sob solicitação, ajustes de pressão mais baixos, veja tipo ER/V e ER/VH.

Diagrama de vazão

Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
