Calota de respiro

  • a tampa protege o corpo contra a entrada de corpos estranhos, animais nidificantes e influências climáticas adversas
  • dispositivo econômico
  • quase isento de manutenção
  • curvas de perda de pressão confiáveis

Função e descrição

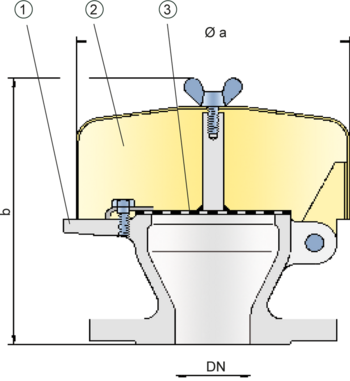

O dispositivo do tipo PROTEGO® EH/0 serve para o alívio de pressão e vácuo de vasos e aparelhos sem conservação da pressão. O equipamento evita a entrada de águas pluviais e sujeira nas aberturas de alívio de pressão e vácuo. A calota de respiro não é à prova de propagação de chamas. Se corta-chamas à prova de detonação forem usados nos tubos de alívio de pressão e vácuo para evitar um propagação de chamas e uma combustão estabilizada, os dispositivos do tipo PROTEGO® EH/0 podem ser usados como tampa de proteção. A calota de proteção contra intempéries PROTEGO® EH/0 é essencialmente composta de um corpo (1), da tampa (2) e de uma tela de proteção (3). O dispositivo é fechado com uma tampa sólida, em metal. A tela impede a entrada de corpos estranhos e protege contra animais nidificantes.

Tabela de dimensões

Para escolher o diâmetro nominal (DN), veja o diagrama de vazão da página seguinte

DN20 / ¾"25 / 1"32 / 1¼"40 / 1½"50 / 2"65 / 2½"80 / 3"
a163163163183183218218
b175175175190190200200
Dimensões em mm

Seleção do material

Execução BC
CorpoAço Aço inoxidável
Tampa Aço Aço inoxidável
Materiais especiais sob solicitação

Tipo de conexão flangeada

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.
Outras conexões sob solicitação

Versão e especificação

Following designs are available:

Calota de respiro em versão básica

EH/0

Outros dispositivos especiais sob solicitação

Diagrama de vazão

Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
