EF/V-IIB3
Corta-chamas à prova de detonação corta-chamas de válvula de retenção à prova de detonação para tubulações de sucção
- quase isento de manutenção
- válvula de retenção facilita o funcionamento das bombas
- oferece segurança em caso de deflagrações
 e detonações estáveis
- aplicável para quase todos os líquidos inflamáveis
- cumpre os requisitos da TRGS*
- crivo de sucção especial impede a entrada de corpos sólidos
(Regras técnicas para substâncias perigosas)
Função e descrição
O corta-chamas de válvula de retenção à prova de detonação da série PROTEGO® EF/V-IIB3 protege a tubulação de sucção no tanque de armazenamento. O dispositivo que quase não necessita de manutenção é instalado na extremidade do tubo de alívio dentro do tanque. A válvula abre com um vácuo de aprox. 30 mbar durante a sucção por uma bomba. Desligando a bomba, o equipamento funciona como válvula de retenção e impede o esvaziamento da tubulação, o que é muito útil em caso de uma nova partida da bomba.
Podem ocorrer misturas inflamáveis em tubulações de enchimento e de esvaziamento de vasos de armazenamento que não estão constantemente cheias com produto. Em caso de ignição das atmosferas explosivas podem ocorrer deflagrações de tubo muito aceleradas ou também detonações. O corta-chamas de válvula de retenção à prova de detonação impede então a passagem da combustão para o tanque e a sua destruição. A construção do corta-chamas de válvula de retenção é selecionada de forma a que o crivo de sucção esteja sempre cheio de produto residual. Este selo de imersão evita, juntamente com a construção especial da válvula, uma propagação de chamas de dentro para fora.
Os limites de utilização do dispositivo em relação às misturas de vapor do produto/ar estão situados a uma temperatura de +60°C e uma pressão de 1,1 bar absoluta. Assim, são abrangidos todos os estados de operação possíveis na prática de tubulações esvaziadas para líquidos inflamáveis.
O dispositivo oferece segurança para quase todos os líquidos inflamáveis e é homologado para o grupo de explosão IIB3.
Teste de protótipo segundo a diretriz ATEX e EN ISO 16852, assim como outras normas internacionais.
Tabela de dimensões
Para selecionar o diâmetro nominal (DN), veja o diagrama de vazão da página seguinte
| DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" |
| a | 125 | 125 | 135 | 135 | 160 | 160 | 200 | 235 | 260 | 400 | 450 |
| b | 85 | 85 | 85 | 85 | 95 | 95 | 125 | 130 | 135 | 175 | 200 |
| c | 155 | 155 | 180 | 180 | 210 | 210 | 250 | 310 | 365 | 480 | 565 |
Seleção do material do corpo
| Versão | A | B | C | D |
| Corpo | aço | aço inoxidável | aço | aço inoxidável |
| Válvula | aço inoxidável | aço inoxidável | aço inoxidável | aço inoxidável |
| Vedação da válvula | PTFE | PTFE | PTFE | PTFE |
| Vedação do corpo | FPM | FPM | PTFE | PTFE |
| Filtro | aço inoxidável | aço inoxidável | aço inoxidável | aço inoxidável |
Seleção do grupo de explosão
| MESG | Gr. expl. (IEC / CEN) | Grupo gás (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Indicação da temperatura máx. de trabalho
| ≤ 60°C / 140°F | Ttemperatura máxima de trabalho admissível em °C |
| - | Designation |
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 F.F. |

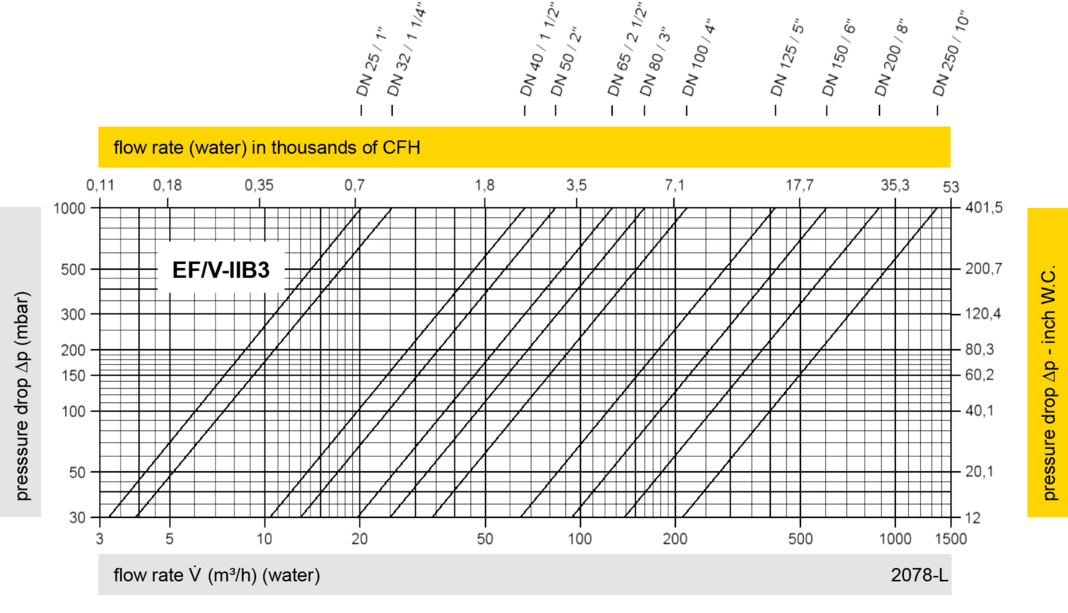

Diagrama de vazão


A vazão V em m³/h é calculada em conformidade com a norma DIN EN 60534 com a temperatura Tn = 20 °C, uma pressão pn = 1,013 bar e uma viscosidade cinemática v = 10-6 m²/s.
Para evitar a carga eletrostática de líquidos inflamáveis, não deve se ultrapassar uma vazão volumétrica máxima (veja TRGS 727, Relatório CENELEC CLC/TR 60079-32-1).
