Função e descrição

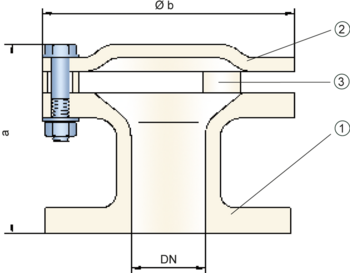

O dispositivo da série PROTEGO® E/KS serve para o alívio de pressão e vácuo de vasos e aparelhos sem conservação da pressão. A calota é totalmente fabricada em plástico e se adequa especialmente para a utilização em produtos agressivos. A entrada de águas pluviais e sujeira nas aberturas de alívio de pressão e vácuo é impedida pelo equipamento. A calota de respiro não é à prova de propagação de chamas. Se corta-chamas à prova de detonação forem usados no tubo de alívio de pressão e vácuo para evitar um propagação de chamas e uma combustão estabilizada, os dispositivos do tipo PROTEGO® E/KS podem ser usados como tampa de proteção. Os tubos de exaustão e de aspiração podem ser eficazmente protegidos com o dispositivo contra a entrada de corpos estranhos. A calota de proteção contra intempéries é essencialmente composta de um corpo (1), da tampa (2) e de buchas distanciadoras (3).Tabela de dimensões
Para escolher o diâmetro nominal (DN), veja o diagrama de vazão da página seguinte
| DN | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" |
| a | 135 | 140 | 145 | 195 | 200 |
| b | 170 | 230 | 300 | 375 | 450 |
Seleção do material
| Execução | A | B | C |
| Corpo | PE | PP | PVDF |
| Tampa | PE | PP | PVDF |
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Versão e especificação
Following designs are available:
Calota de respiro em versão básica | E/KS |
Outros dispositivos especiais sob solicitação
Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
