In-Line Detonation Flame Arrester for stable detonations and deflagrations in a straight through design with shock absorber, bidirectional

  • particularly service-friendly design
  • minimum number of FLAMEFILTER® discs due to use of effective shock absorber
  • the modular design enables each individual FLAMEFILTER® discs to be exchanged
  • bidirectional operation as well as any flow direction and installation position
  • expanded application range for higher operating temperatures and pressures
  • installation of temperature sensors possible
  • minimum pressure loss and hence low operating and lifecycle cost
  • cost efficient spare parts

Função e descrição

In the development of the PROTEGO® DR/SBW in-line Detonation flame arrester, special effort was made to ease future maintenance of the flame arresters. The PROTEGO® flame arrester unit (5) can be removed and cleaned within moments without having to disassemble the piping. The effective shock absorber of the device and elaborate housing geometry reduces the number of FLAMEFILTER® discs to a minimum.

The device is symmetrical and offers bidirectional flame arresting protecting from stable detonations and deflagrations.The flame arrester consists of a double-jacket housing (1) with two integrated shock absorbers (2) with the PROTEGO® flame arrester unit in the center. The PROTEGO® flame arrester unit consists of several FLAMEFILTER® discs (4) and spacers firmly held in a FLAMEFILTER® cage (3). The number of FLAMEFILTER® discs and their gap size depends on the arrester‘s conditions of use. By indicating the operating parameters such as the temperature, pressure and explosion group and the composition of the fluid, the optimum in-line detonation flame arrester can be selected. The PROTEGO® DR/SBW series of flame arresters is available for explosion groups IIA to IIB3 (NFPA group D to C MESG ≥ 0.65 mm).

The standard design is approved at an operating temperature up to +60°C / 140°F and an absolute operating pressure acc. to table 3. Devices with special approvals can be obtained for higher pressures and higher temperatures upon request.

Type-approved in accordance with the current ATEX Directive and as well as other international standards.

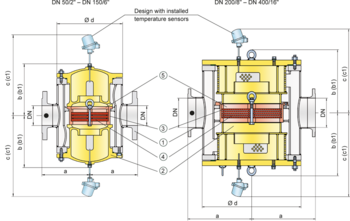

Tabela de dimensões

Para selecionar o diâmetro nominal (DN), utilize os diagramas de vazão nas páginas seguintes

DN50 / 2"80 / 3"100 / 4"150 / 6"200 / 8"250 / 10"300 / 12"350 / 14"400 / 16"
NG150 / 6"150 / 6"200 / 8"300 / 12"500 / 20"500 / 20"600 / 24"700 / 28"800 / 32"
a225 / 8.86225 / 8.86275 / 10.83350 / 13.78550 / 21.65550 / 21.65725 / 28.54800 / 31.50825 / 32.48
b210 / 8.27210 / 8.27220 / 8.66290 / 11.42525 / 20.67525 / 20.67590 / 23.23655 / 25.78725 / 28.54
b1*325 / 12.80325 / 12.80360 / 14.17475 / 18.70835 / 32.87835 / 32.87960 / 37.801075 / 42.321215 / 47.83
c395 / 15.55395 / 15.55410 / 16.14475 / 18.70630 / 24.80630 / 24.80700 / 27.56765 / 30.12835 / 32.87
c1*450 / 17.72450 / 17.72465 / 18.31530 / 20.87730 / 28.74730 / 28.74800 / 31.50865 / 34.06935 / 36.81
d275 / 10.83275 / 10.83325 / 12.80460 / 18.11840 / 33.07840 / 33.071000 / 39.371150 / 45.281250 / 49.21
Dimensões em mm * b1 dismantling dimension for servicing
c1 dismantling dimension for servicing (temperature sensor)

Seleção do material do corpo

Versão A BC
Corpo Aço Aço inoxidávelHastelloy
Camisa de aquecimento (DR / SBW-H-..)Aço Aço inoxidávelEdelstahl
Tampa com absorvedor de choque Aço Aço inoxidávelHastelloy
VedaçãoFPM*PTFEPTFE
Conjunto abafador de chamasAC, DE
* para equipamentos em caso de aplicação com temperaturas elevadas a partir de 150 °C (T150), vedações em PTFE. Materiais especiais sob solicitação

Combinações de material do conjunto abafador de chamas

Versão ACDE
Armação do jogo de FLAMEFILTER® Aço Aço inoxidável Aço inoxidávelHastelloy
FLAMEFILTER® Aço inoxidável Aço inoxidávelHastelloyHastelloy
Espaçadores Aço inoxidável Aço inoxidávelHastelloyHastelloy
* os FLAMEFILTER® também podem ser fornecidos em tântalo, Inconel, cobre, etc. em caso de utilização dos materiais do corpo ou da armação listados. Materiais especiais sob solicitação

Seleção do grupo de explosão

MESG Gr. expl. (IEC / CEN) Grupo gás (NEC)
> 0,90 mmIIAD
≥ 0,65 mmIIB3C
Aprovações especiais sob solicitação

Seleção da pressão máx. de trabalho

DN 50 / 2" 80 / 3" 100 / 4"150 / 6"200 / 8"250 / 10"300 / 12"350 / 14"400 / 16"
NG150 / 6"150 / 6"200 / 8"300 / 12"500 / 20"500 / 20"600 / 24"700 / 28"800 / 32"
Expl. Gr.IIAPmax44331,61,61,11,11,1
Expl. Gr.IIB3Pmax1,71,71,71,71,21,21,11,11,1
Pmáx. = pressão de trabalho máxima admissível em bar absoluta, pressão de trabalho mais elevada sob solicitação

Indicação da temperatura máx. de trabalho

≤ 60°C / 140°F Ttemperatura máxima de trabalho admissível em °C
-Designation
temperaturas de trabalho mais elevadas, sob solicitação

Tipo de conexão flangeada

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.
Outras conexões sob solicitação

Versão e especificação

Estão disponíveis quatro versões:

Corta-chamas à prova de detonação em linha em Versão básica

DR/SBW- – - –

Corta-chamas à prova de detonação em linha com sensor de temperatura* integrado como proteção adicional contra combustão de curta duração

DR/SBW- T - –

Corta-chamas à prova de detonação em linha com dois sensores de temperatura* integrados como proteção adicional contra combustão de curta duração de ambos os lados,

DR/SBW- TB - –

Corta-chamas à prova de detonação em linha com camisa de aquecimento

DR/SBW- H -

Additional special flame arresters upon request
*Resistance thermometer for device group II, category (1) 2 (GII cat. (1) 2)

Diagrama de vazão

Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
