DR/ES
Corta-chamas à prova de detonação em linha para detonações estáveis e deflagrações em Versão angular com absorvedor de choque, de efeito unilateral
- número mínimo de discos de FLAMEFILTER®
- desmontagem e montagem mais rápidas possível do conjunto abafador de chamas PROTEGO®FLAMEFILTER®
- estrutura modular permite a troca individual dos FLAMEFILTER®
- construção angular economiza curva de tubulação
- área de aplicação ampliada para temperaturas e pressões de trabalho mais elevadas
- perda de pressão mínima e, com isso, baixos custos de operação e do ciclo de vida
- peças de reposição econômicas
Função e descrição
O corta-chamas à prova de detonação em linha do tipo PROTEGO® DR/ES vem se comprovando na construção de instalações industriais desde há décadas, pois como Versão angular oferece vantagens consideráveis em termos de manutenção e custos comparado com as versões de passagem reta.

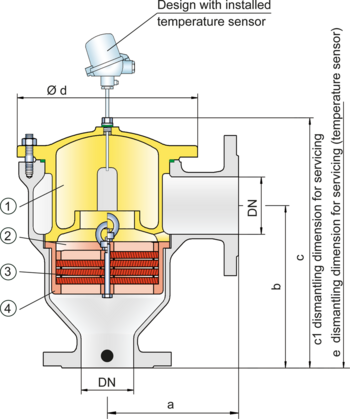

Na entrada de uma detonação no dispositivo, a energia do golpe de detonação é retirada através do absorvedor de choque integrado (1), antes de a chama ser apagada nas fendas estreitas do FLAMEFILTER® (3).
Vários FLAMEFILTER® e espaçadores, encaixados de forma estável em uma armação do jogo de FLAMEFILTER® (4), caracterizam o conjunto abafador de chamas PROTEGO® (2). O espaçamento e o número de FLAMEFILTER® são determinados mediante os parâmetros operacionais da mistura fluindo (grupo de explosão, pressão, temperatura). Assim, este equipamento pode ser utilizado para os grupos de explosão IIA até IIB3.
A Versão padrão pode ser aplicada até uma temperatura de trabalho de + 60°C e uma pressão de trabalho de 1,2 bar absoluta. Divergindo disso, estão disponíveis equipamentos com homologações especiais para pressões mais elevadas e temperaturas mais elevadas sob solicitação.
Teste de protótipo segundo a diretriz ATEX e EN ISO 16852, assim como outras normas internacionais.
Tabela de dimensões
Para selecionar o diâmetro nominal (DN), utilize os diagramas de vazão nas páginas seguintes
| DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2 ½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8“ |
| a | 125 | 125 | 153 | 155 | 198 | 200 | 250 | 332 | 335 | 425 |
| b | 140 | 140 | 183 | 185 | 223 | 225 | 290 | 357 | 360 | 505 |
| c | 210 | 210 | 290 | 290 | 365 | 365 | 440 | 535 | 535 | 810 |
| c1 | 285 | 285 | 395 | 395 | 500 | 500 | 595 | 750 | 750 | 1230 |
| d | 150 | 150 | 210 | 210 | 275 | 275 | 325 | 460 | 460 | 620 |
| e | 495 | 495 | 600 | 600 | 705 | 705 | 795 | 950 | 950 | 1435 |
Seleção do material do corpo
| Versão | B | C | D |
| Corpo | aço | aço inoxidável | Hastelloy |
| Camisa de aquecimento (DR / ES-H-(T)-...) | aço | aço inoxidável | aço inoxidável |
| Tampa com absorvedor de choque | aço | aço inoxidável | Hastelloy |
| O-Ring | FPM* | PTFE | PTFE |
| Conjunto abafador de chamas | A | C, D | E |
Combinações de material do conjunto abafador de chamas
| Versão | A | C | D | E |
| Armação do jogo de FLAMEFILTER® | aço | aço inoxidável | aço inoxidável | Hastelloy |
| FLAMEFILTER®* | aço inoxidável | aço inoxidável | Hastelloy | Hastelloy |
| Espaçadores | aço inoxidável | aço inoxidável | Hastelloy | Hastelloy |
Seleção do grupo de explosão
| MESG | Gr. expl. (IEC / CEN) | Grupo gás (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Seleção da pressão máx. de trabalho
| Gr. expl. | DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8“ |
| IIA | Pmax | 4,0 | 4,0 | 4,0 | 4,0 | 2,9 | 2,9 | 2,0 | 2,0 | 2,0 | 1,2 |
| IIB3 | Pmax | 3,0 | 3,0 | 2,0 | 2,0 | 2,0 | 2,0 | 1,5 | 1,4 | 1,4 | 1,1 |
Indicação da temperatura máx. de trabalho
| ≤ 60°C / 140°F | Ttemperatura máxima de trabalho admissível em °C |
| - | Designation |
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Versão e especificação
Estão disponíveis quatro versões:
Corta-chamas à prova de detonação em linha em Versão básica | DR/ES- – - – |
Corta-chamas à prova de detonação em linha com sensor de temperatura* integrado como proteção adicional contra combustão de curta duração | DR/ES- T - – |
Corta-chamas à prova de detonação em linha com camisa de aquecimento | DR/ES- H - – |
Corta-chamas à prova de detonação em linha com sensor de temperatura* integrado e camisa de aquecimento | DR/ES- H - T |
*Termoresistência para grupo de equipamentos II, categoria (1) 2 (cat. GII (1) 2)

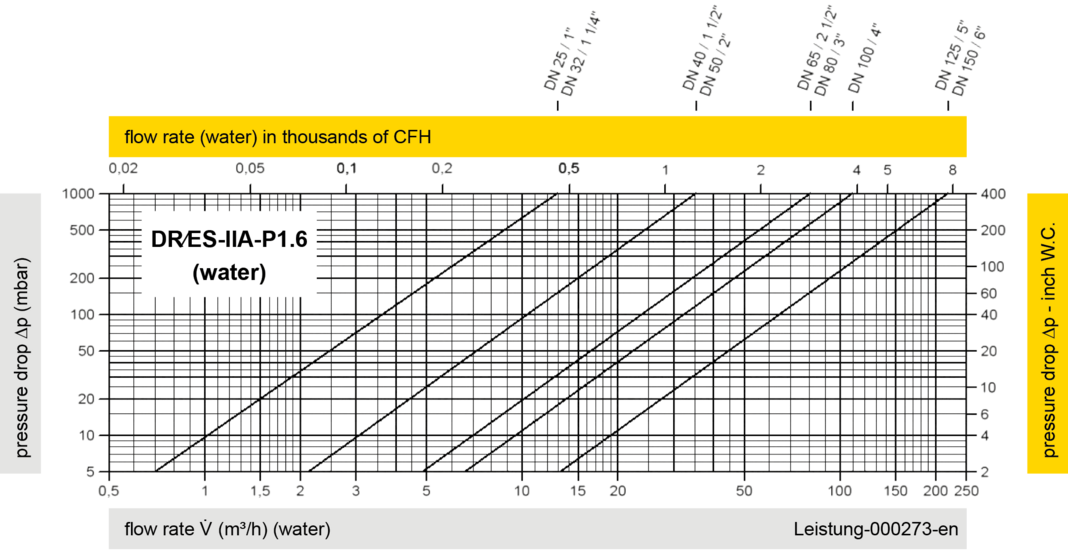

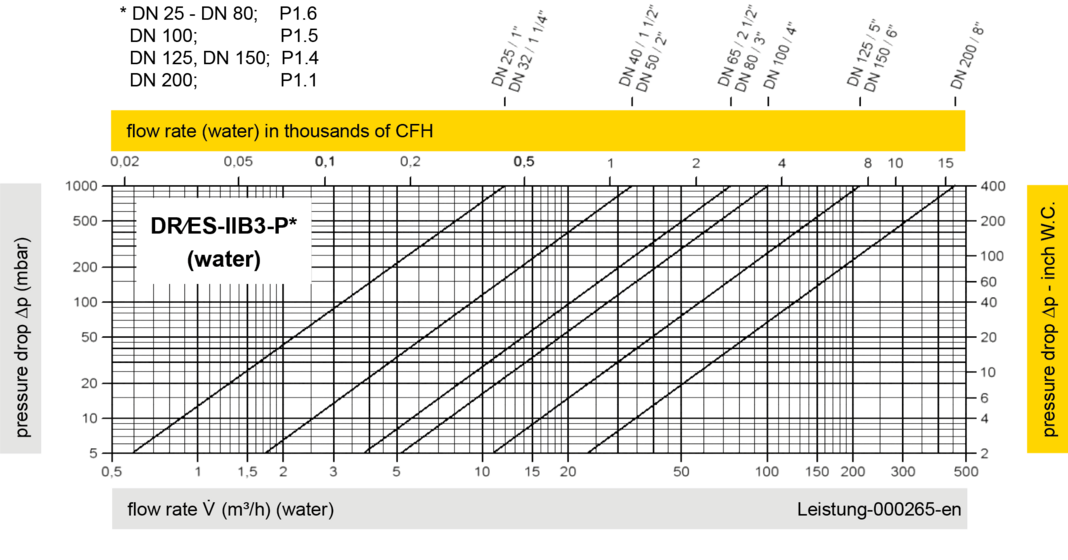

Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
A vazão V em m³/h é calculada em conformidade com a norma DIN EN 60534 com a temperatura Tn = 20 °C, uma pressão pn = 1,013 bar e uma viscosidade cinemática v = 10-6 m²/s.
