BE/HR-400

Calota de respiro à prova de deflagração e combustão contínua

  • oferece proteção em caso de deflagrações atmosféricas e combustão contínua
  • segurança contra combustão contínua para hidrocarbonetos do grupo de explosão IIA
  • a tampa de proteção contra intempéries protege o conjunto abafador de chamas PROTEGO® contra a entrada de corpos estranhos, animais nidificantes e influências climáticas
  • em caso de combustão, a tampa de proteção contra intempéries abre para o lado e exibe a combustão visível à distância
  • o elemento fusível centrado é resistente a químicos
  • construção de fácil manutenção

Função e descrição

A calota de respiro do tipo PROTEGO® BE/HR-400 foi desenvolvida para a proteção de instalações e vasos grandes, sem pressão. O corta-chamas oferece proteção contra deflagrações atmosféricas e queima estabilizada de longa duração, a chamada combustão contínua. O equipamento é instalado preferencialmente em tubos de alívio de pressão e vácuo, impedindo deste modo a entrada de uma combustão ou de uma deflagração atmosférica para o interior de um vaso ou de uma instalação.

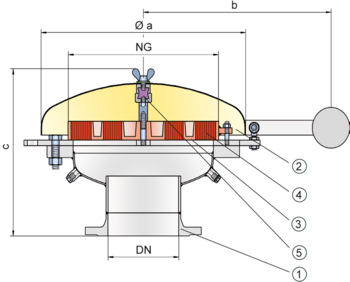

O dispositivo do tipo PROTEGO® BE/HR-400 é essencialmente composto de um corpo (1), da tampa (2) e do conjunto abafador de chamas PROTEGO® (3). A calota de respiro é fechada com uma Tampa metálica de proteção contra intempéries. Em caso de combustão sobre o conjunto abafador de chamas PROTEGO®, o elemento fusível centrado (5) se derrete e, devido ao contrapeso externo, a tampa abre. Dois FLAMEFILTER® (4), fabricados de acordo com um procedimento especial e patenteado, disposto de forma concêntrica, encaixados de forma estável em uma armação do FLAMEFILTER®, caracterizam o conjunto abafador de chamas PROTEGO®.

A armação de construção complexa dispõe de canais de resfriamento integrados, que servem para dissipar o calor do centro da armação.

O corta-chamas do tipo PROTEGO® BE/HR-400 está disponível para substâncias do grupo de explosão IIA. Também estão disponíveis válvulas de alívio de pressão à prova de combustão contínua combinadas do tipo PROTEGO® BE/HR-D.

A versão padrão pode ser usada até uma temperatura de trabalho de +60°C.

Teste de protótipo segundo a diretriz ATEX e EN ISO 16852, assim como outras normas internacionais.

Tabela de dimensões

Para selecionar o diâmetro nominal (DN), veja o diagrama de vazão nas páginas seguintes

DN150 / 6" 200 / 8"
NG400 / 16"400 / 16"
a600600
b545545
c485485
Dimensões em mm Medidas de montagem para a calota de respiro com serpentina de aquecimento integrada, sob solicitação

Seleção do material do corpo

Execução A B
Corpo Aço Aço inoxidável
Tampa Aço Aço inoxidável
Conjunto abafador de chamasA, BB
Materiais especiais sob solicitação

Combinações de material do conjunto abafador de chamas

Execução AB
Armação do FLAMEFILTER® Aço Aço inoxidável
FLAMEFILTER® Aço inoxidável Aço inoxidável
Materiais especiais sob solicitação

Seleção do grupo de explosão

MESG Gr. expl. (IEC / CEN) Grupo gás (NEC)
> 0,90 mmIIAD
Aprovações especiais sob solicitação

Tipo de conexão flangeada

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.
Outras conexões sob solicitação

Versão e especificação

Estão disponíveis duas versões:

Calota de respiro em versão básica

BE/HR - –

Calota de respiro com serpentina de aquecimento

BE/HR - R

Outros dispositivos especiais sob solicitação

Diagrama de vazão

Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
