BE/HR
Calota de respiro à prova de deflagração e combustão contínua
- oferece proteção em caso de deflagrações atmosféricas e combustão contínua
- segurança contra combustão contínua para substâncias do grupo de explosão IIA até IIB3
- a tampa de proteção contra intempéries protege o conjunto abafador de chamas PROTEGO® contra a entrada de corpos estranhos, animais nidificantes e influências climáticas
- em caso de combustão, a tampa de proteção contra intempéries abre para o lado e exibe a combustão visível à distância
- o elemento fusível centrado é resistente a químicos
- a estrutura modular permite a troca individual dos FLAMEFILTER®
- peças de reposição econômicas
Função e descrição
Há vários anos que o corta-chamas do tipo PROTEGO® BE/HR é usado com sucesso para a proteção de instalações e vasos sem pressão. A calota de respiro oferece proteção contra deflagrações atmosféricas e queima estabilizada de longa duração, a chamada combustão contínua. Os equipamentos são instalados preferencialmente em tubos de alívio de pressão e vácuo, impedindo deste modo a entrada de uma combustão ou de uma deflagração atmosférica para o interior de um vaso ou de uma instalação.

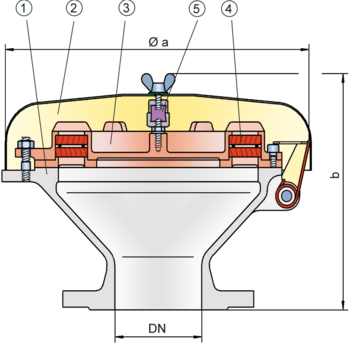

O dispositivo do tipo PROTEGO® BE/HR é essencialmente composto de um corpo (1), da tampa (2) e do conjunto abafador de chamas PROTEGO® (3). A calota de respiro é fechada com uma tampa metálica de proteção contra intempéries. Em caso de uma combustão sobre o conjunto abafador de chamas PROTEGO® , o elemento fusível centrado (5) se derrete e a tampa montada com mola abre. Dois FLAMEFILTER® (4), encaixados de forma estável em uma armação do FLAMEFILTER® , caracterizam o conjunto abafador de chamas PROTEGO® . A altura e o espaçamento dos FLAMEFILTER® são adaptados dependendo das condições de uso. Dependendo do tipo, os corta-chamas da série PROTEGO® m BE/HR estão disponíveis para substâncias dos grupos de explosão IIA até IIB3. Também estão disponíveis dispositivos à prova de combustão contínua para substâncias especiais, como por exemplo etanol.
A versão padrão pode ser usada até uma temperatura de trabalhomde +60°C.
Teste de protótipo segundo a diretriz ATEX e EN ISO 16852, assim como outras normas internacionais.
Tabela de dimensões
Para selecionar o diâmetro nominal (DN), veja os diagramas de vazão nas páginas seguintes
| DN | 80 / 3" | 100 / 4" |
| a | 353 | 353 |
| b | 250 | 250 |
Seleção do material do corpo
| Execução | B | C |
| Corpo | Aço | Aço inoxidável |
| Tampa | Aço | Aço inoxidável |
| Conjunto abafador de chamas | A | A, C |
Combinações de material do conjunto abafador de chamas
| Execução | A | C |
| Armação do FLAMEFILTER® | Aço inoxidável | Aço inoxidável |
| FLAMEFILTER® | Aço inoxidável | Hastelloy |
| Espaçador | Aço inoxidável | Hastelloy |
Seleção do grupo de explosão
| MESG | Gr. expl. (IEC / CEN) | Grupo gás (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Versão e especificação
Estão disponíveis duas versões:
Calota de respiro em versão básica | BE/HR - – |
Calota de respiro com camisa de aquecimento | BE/HR - R |
Outros dispositivos especiais sob solicitação
Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
