Características
Função e descrição
Válvula de alívio de vácuo de alta tecnologia

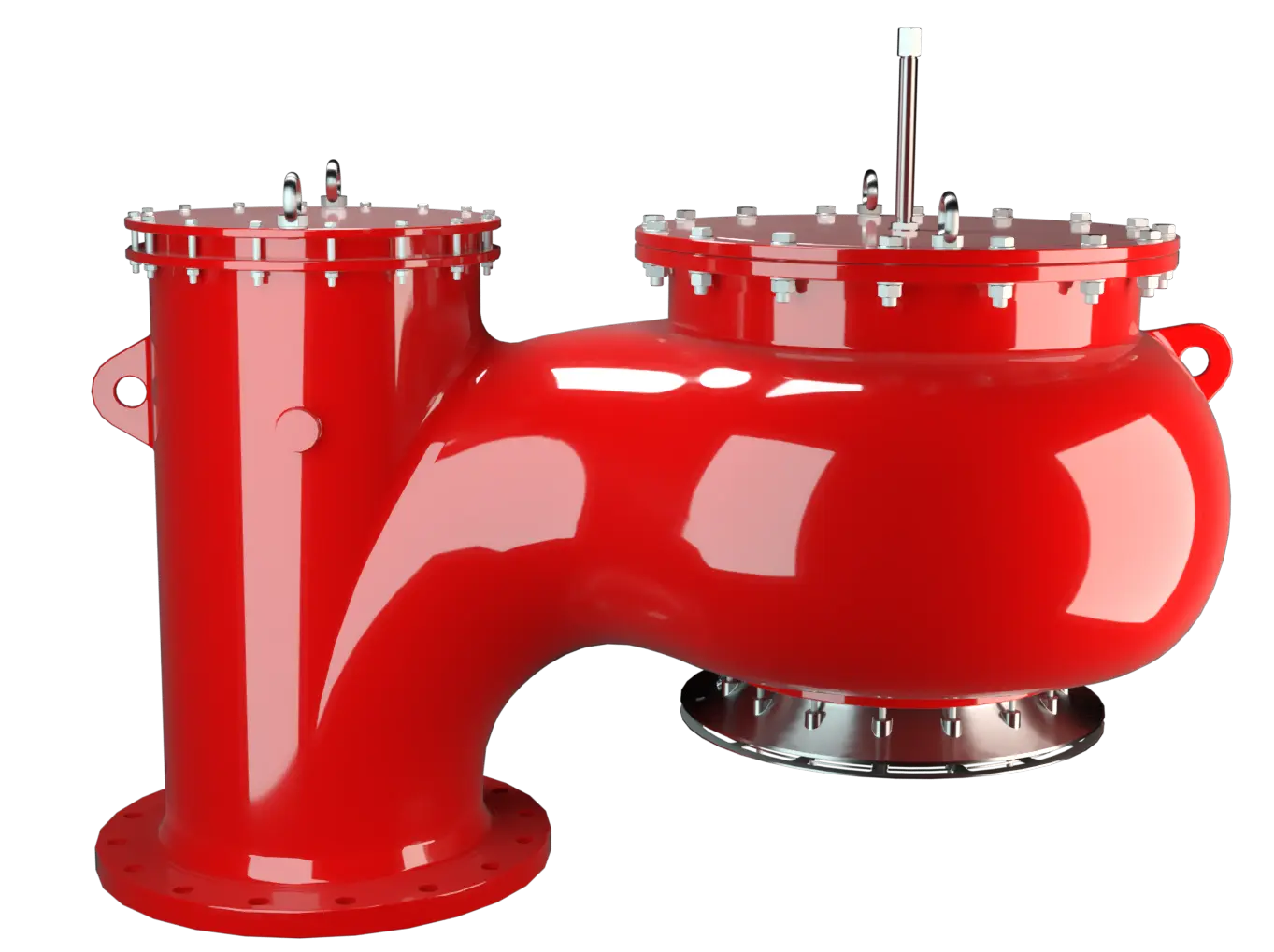

A válvula do tipo PROTEGO® SV/E-1-0 é uma válvula de vácuo altamente desenvolvida. Ela é principalmente usada como dispositivo de segurança para a aspiração de tanques, vasos e aparelhos de processos. A válvula oferece proteção contra o vácuo inadmissível e impede a entrada de ar até próximo da pressão de ajuste.
Tecnologia de curso pleno
Ao alcançar a pressão de ajuste a válvula inicia a abertura e atinge o curso pleno dentro de um aumento de pressão ou sobrepressão de 10%. Com investimentos específicos em pesquisa e desenvolvimento PROTEGO® pode adaptar o comportamento de abertura típico das válvulas de segurança convencionais à faixa de baixas pressões. Essa “Tecnologia de curso pleno“ permite definir a pressão de ajuste 10% abaixo da pressão admissível do tanque para garantir o fluxo necessário.
Tecnologia avançada de manufatura
Até alcançar a pressão de ajuste, garante-se a conservação do vácuo do tanque com uma estanqueidade muito acima do padrão normal graças a tecnologia de fabricação altamente desenvolvida. Esta característica se obtém com sedes de válvulas fabricadas em aço inoxidável de alta qualidade e obturadores de válvulas individualmente lapidados (1) ou com vedações de colchão de ar (2). Os obturadores de válvula também podem ser fornecidos com uma vedação PTFE para evitar sua adesão na utilização de determinados produtos ou possibilitar o uso com substâncias agressivas. Depois de compensar o vácuo, a válvula fecha e proporciona uma vedação firme.
Tabela de dimensões
| DN | 400 / 16" |
| a | 690 / 27.17 |
| b | 470 / 18.50 |
| c | 750 / 29.53 |
| d | 435 / 17.13 |
| e | 1086 / 42.76 |
Dimensões em mm
Dimensões para a válvula de vácuo com camisa de aquecimento sob solicitação
Seleção do material do corpo
| Design | A | C | D |
| Housing | Aluminium | Stainless Steel | Low Temperature Carbon Steel |
| Valve seat | Stainless Steel | Stainless Steel | Stainless Steel |
| Protective grating | Stainless Steel | Stainless Steel | Stainless Steel |
| Sealing | PTFE | PTFE | PTFE |
Os corpos também podem ser fornecidos com revestimento de ECTFE
Materiais especiais sob solicitação
Seleção do material do disco da válvula de vácuo
| Design | C | D | E | F |
|
vacuum
Dépression
Vacuum is the pressure in an enclosed space that is lower than the ambient pressure.
range [mbar] [inch W.C.] | -2.6 up to -4.4 -1.04 up to -1.76 | -4.4 up to -7.6 -1.76 up to 3.04 | -7.6 up to -13.2 -3.04 up to -5.28 | -13.2 up to -25 -5.28 up to -10 |
| Max. Back pressure [mbar] [inch W.C.] | 245 98 | 1690 676 | 580 232 | 2000 800 |
| Valve pallet | Aluminium, thin | Aluminium, thick | Stainless Steel, thin | Stainless Steel, thick |
| Sealing | Metal to Metal | Metal to Metal | Metal to Metal | Metal to Metal |
Materiais especiais (alumínio revestido, titânio, Hastelloy) e ajustes de vácuo mais altos sob solicitação
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Outras conexões sob solicitação
Versão e especificação
O obturador da válvula é calibrado por peso. Para vácuos de ajuste mais altos está disponível, sob solicitação, uma versão especial calibrada por mola.Estão disponíveis duas versões:
Outros dispositivos especiais sob solicitação
Ajustes de pressão
| Vácuo: | -2.6 mbar | -25 mbar |
| -10 inch W.C. |
Ajustes de vácuo mais altos sob solicitação.
Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
