FA-CN-IIA1
Corta-chamas à prova de deflagração para tubulação para biogás, gás de esgoto e gás de aterro sanitário, construção concêntrica, de efeito bilateral
Características
Função e descrição
Dispositivo em linha compacto, de fácil manutenção e à prova de queima sustentada
O tipo PROTEGO® FA-CN -IIA1 à prova de deflagração e de combustão contínua foi especialmente desenvolvido para aplicações em biogás, gás de esgoto e de aterro sanitário. Tanto é possível a proteção de compressores com elevadas pressões de trabalho e elevadas temperaturas de trabalho com este dispositivo, como a utilização do dispositivo para tubulação à prova de combustão contínua para condições atmosféricas sem aplicação de um monitoramento de temperatura dispendioso. O corta-chamas à prova de deflagração para tubulação do tipo PROTEGO® FA-CN-IIA1 se caracteriza pelo seu tipo de construção compacto e de manutenção fácil.
Componente Principal – Conjunto Abafador de Chamas PROTEGO®
O conjunto abafador de chamas pode ser removido e limpo com poucos movimentos, sem ser necessário desmontar a tubulação. Durante a montagem do dispositivo se deve observar que a distância entre a potencial fonte de ignição e o local de instalação do corta-chamas à prova de deflagração para tubulação, a chamada proporção L/D máxima (comprimento da tubulação/diâmetro da tubulação), não ultrapasse um valor de 50. O corta-chamas à prova de deflagração é estruturado de forma simétrica e oferece proteção contra a propagação de chamas bidirecional. O dispositivo é composto essencialmente de um corpo (1) com conjunto abafador de chamas PROTEGO® integrado (2) e uma Tampa (3). Vários FLAMEFILTER® (4) e espaçadores, encaixados de forma estável em uma armação do FLAMEFILTER®, caracterizam o conjunto abafador de chamas PROTEGO®. O número e o espaçamento dos FLAMEFILTER® são adaptados dependendo das condições de uso do dispositivo.
Para o grupo de explosão IIA1
Indicando os parâmetros operacionais, como a temperatura e pressão, se pode selecionar o corta-chamas à prova de deflagração para tubulação ideal. O corta-chamas do tipo PROTEGO® FA-CN-IIA1 oferece proteção contra deflagrações e combustão contínua do grupo de explosão IIA1 - Metano (designação antiga Gr. expl. I). Para os equipamentos PROTEGO® FA-CN dos grupos de explosão IIA e IIB3, bem como IIC, estão disponíveis folhas de dados separadas.
Muitas certificações individuais
A versão padrão pode ser usada até uma temperatura de trabalho de +60°C e uma pressão de trabalho de 2,0 bar absoluta para DN 40 e DN 50 ou 1,6 bar absoluta para DN 80 até DN 300. Divergindo disso, estão disponíveis, sob solicitação, dispositivos com homologações especiais para pressões mais elevadas (veja a tabela 3) e temperaturas mais elevadas. Teste de protótipo segundo a diretriz ATEX e EN ISO 16852, assim como outras normas internacionais.

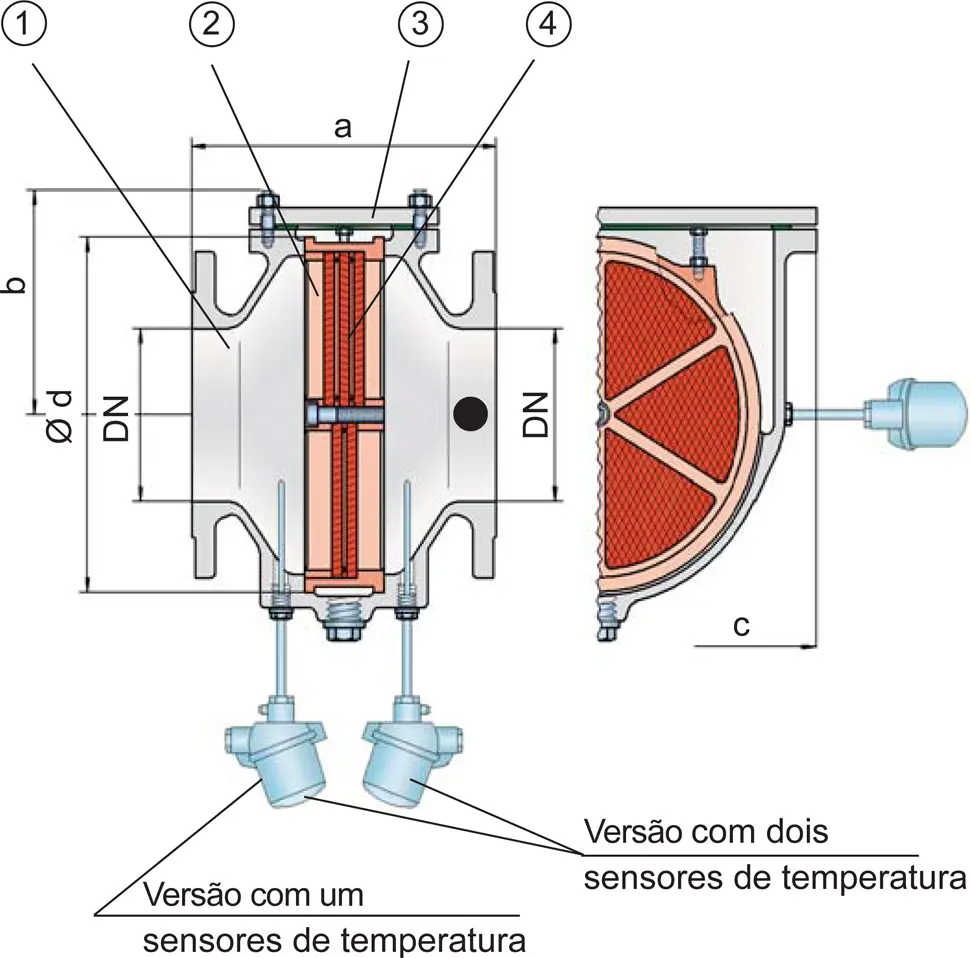

Tabela de dimensões
Para escolher o diâmetro nominal (DN), veja os diagramas de vazão nas páginas seguintes
| DN | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| a | 210 | 215 | 235 | 240 | 265 | 305 | 310 | 300 | 320 | 350 |
| b | 105 | 105 | 132 | 132 | 150 | 197 | 197 | 220 | 260 | 295 |
| c | 200 | 200 | 260 | 260 | 308 | 415 | 415 | 446 | 520 | 600 |
| d | 130 | 130 | 185 | 185 | 220 | 310 | 310 | 355 | 420 | 490 |
Dimensões em mm
Seleção do material
| Execução | A | B | |
| Corpo | Aço | Aço inoxidável | |
| Tampa | Aço | Aço inoxidável | |
| Vedação | WS 3822* | PTFE | |
| Conjunto abafador de chamas | Aço inoxidável | Aço inoxidável |
* para equipamentos em caso de aplicação com temperaturas elevadas a partir de 150°C (T150), vedações em PTFE.
Materiais especiais sob solicitação
Seleção do grupo de explosão
| MESG | Gr. expl. (IEC / CEN) |
| > 1,14 mm | IIA1 (I)* |
Aprovações especiais sob solicitação
Seleção da pressão máx. de trabalho
| DN | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| Pmax | 2 | 2 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
| Pmax | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | ||
| Pmax | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | |||
| Pmax | 5 | 5 |
Pmáx. = pressão de trabalho máxima admissível em bar absoluta, pressão de trabalho mais elevada sob solicitação
Indicação da temperatura máx. de trabalho
| ≤ 60°C | Ttemperatura máxima de trabalho admissível em °C |
| - | Designation |
temperaturas de trabalho mais elevadas, sob solicitação
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Outras conexões sob solicitação
Versão e especificação
Estão disponíveis três versões:Outros dispositivos especiais sob solicitação
*Termoresistência para grupo de equipamentos II, categoria (1) 2 (cat. GII (1) 2)
Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
