DZ/EA
Válvula de alívio de pressão ou vácuo para tubulação revestida
Características
Função e descrição
Válvula de alívio de pressão ou vácuo de alta tecnologia
A válvula de tubulação com revestimento do tipo PROTEGO® DZ/EA é uma válvula de alívio de pressão ou vácuo altamente desenvolvida em versão angular, especialmente adequada para substâncias altamente corrosivas, bem como polimerizantes ou adesivas, devido a um revestimento interno. Todos os componentes são fabricados em PTFE ou outros materiais com elevada resistência à corrosão. É sobretudo instalada como controle de pressão ou proteção contra refluxo em tubos de alívio de pressão ou vácuo de tanques, vasos e aparelhos de processamento e oferece proteção contra pressão ou vácuo inadmissíveis. Além disso, evitam-se perdas por emissões e impede-se a entrada inadmissível de produto até pouco antes de se atingir a pressão de ajuste.
Tecnologia de curso pleno
Ao alcançar a pressão de ajuste, a válvula começa a abrir e atinge o curso pleno dentro de um aumento de pressão ou sobrepressão de 10%. Através de investimentos objetivos em pesquisa e desenvolvimento, PROTEGO® conseguiu adaptar o comportamento típico de abertura das válvulas de segurança também às faixas de pressões baixas. Com essa "Tecnologia de curso pleno" é possível definir a pressão de ajuste somente 10% abaixo da pressão admissível do tanque, para escoar a vazão volumétrica necessária. Neste processo, a característica de resposta é igual para a função de alívio de pressão e de vácuo. Até alcançar a pressão de ajuste, garantese a conservação de pressão do tanque com uma estanqueidade muito acima do padrão normal graças à tecnologia de fabricação altamente desenvolvida.
Tecnologia avançada de manufatura
Esta característica é atingida mediante, entre outros, sedes e discos das válvulas em PTFE especialmente processados ou mediante sedes das válvulas em Hastelloy e com disco de válvula lapidado individualmente (1). Depois de aliviar a sobrepressão ou compensar o vácuo, a válvula fecha e permanece estanque. A otimização do corpo da válvula favorável ao fluxo e a construção do disco de curso pleno são frutos de anos de desenvolvimento, resultando em um funcionamento estável do disco da válvula, ótimo desempenho e redução da perda de produtos.
Tabela de dimensões
Para escolher o diâmetro nominal (DN), veja o diagrama de vazão da página seguinte
| DN | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" |
| a | 168 | 180 | 200 | 228 |
| b | 167 | 177 | 200 | 232 |
| c | 330 | 390 | 445 | 485 |
| d | 200 | 240 | 280 | 335 |
Dimensões em mm
Seleção do material do corpo
| Execução | C | D |
| Corpo | Aço | Aço |
| Revestimento do corpo | ETFE | ETFE |
| Tampa | Aço | Aço |
| Sede de válvula | PTFE | Hastelloy |
| Disco da válvula | A | A,B |
Materiais condutíveis, bem como materiais especiais (p. ex., PFA) sob solicitação
Materiais especiais sob solicitação
Seleção de material do obturador da válvula
| Execução | A | B |
| Faixa de pressão [mbar] | ±5 até ±50 | ±5 até ±50 |
| Disco da válvula | PTFE | Hastelloy |
| Vedação | PTFE | metálica |
Materiais especiais sob solicitação
Em caso de ajustes de pressão mais altos, usar o tipo DZ/EA-F (também em caso de vácuo maior)
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Outras conexões sob solicitação
Versão e especificação
O disco de válvula é calibrado por peso. Pressões de ajuste mais altas são estabelecidas tanto na função de pressão, como também na de vácuo, com calibração por mola (tipo DZ/EA-F).Outros dispositivos especiais sob solicitação
Geralmente deve-se observar a contrapressão nas válvulas de tubulação, que tem influência na pressão de ajuste e no comportamento de abertura. Para casos especiais (p. ex., operação de carga parcial), a válvula também pode ser fornecida com Disco convencional (comportamento proporcional).
Ajustes de pressão
| Pressão ou vácuo | ±5.0 mbar | ±50 mbar |
| ±2.0 inch W.C. | ±20 inch W.C. |
Em caso de ajustes de pressão mais altos, usar o tipo DZ/EA-F (também em caso de vácuo maior)

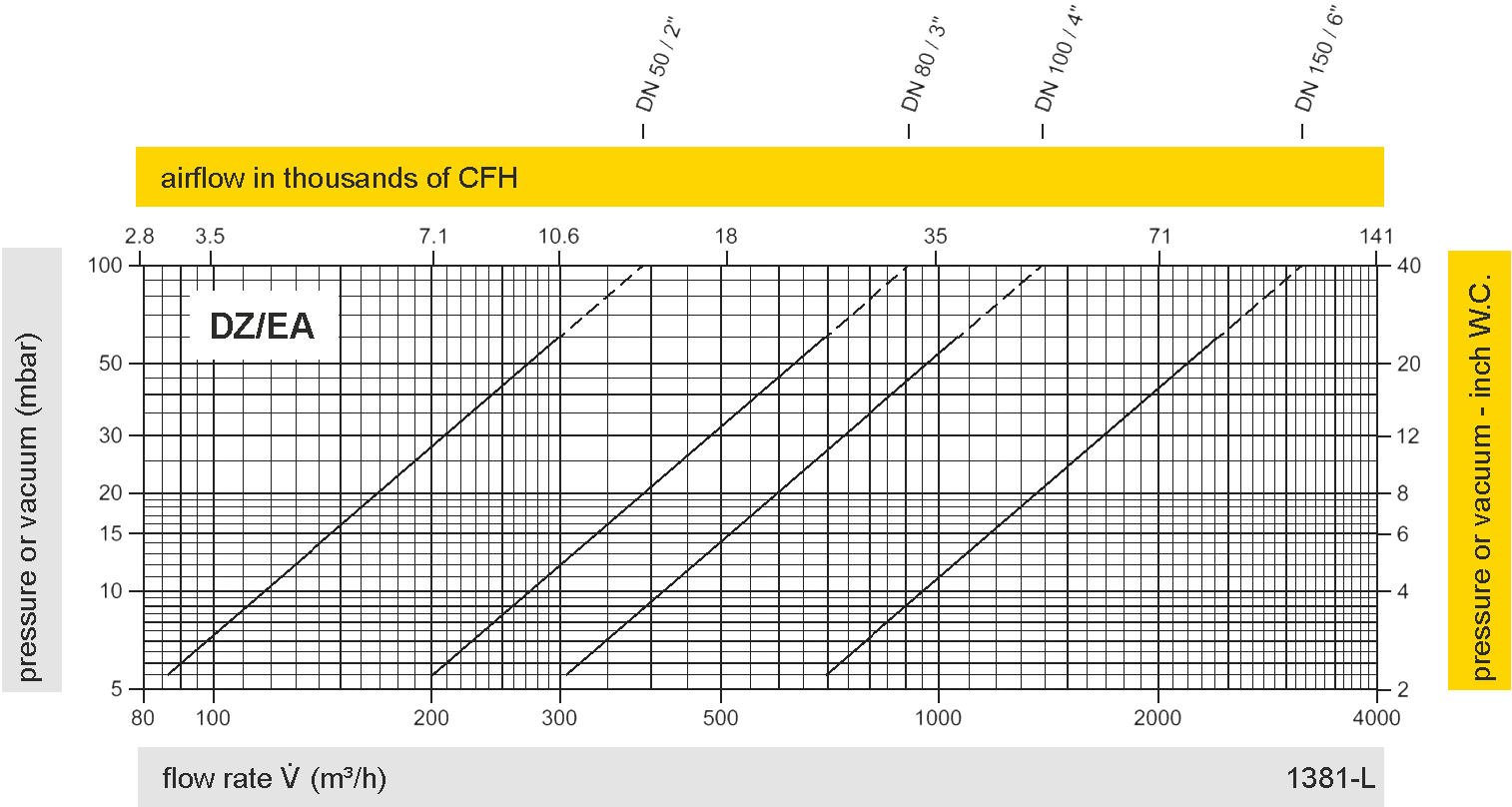

Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
