DV/ZU-F
Válvula de alívio de pressão e vácuo para tubulação
Características
Função e descrição
Válvula de alívio de pressão e vácuo com conexões separadas para respiração de pressão e de vácuo
A válvula do tipo DV/ZU-F PROTEGO® é uma válvula de alívio de pressão e vácuo combinada, altamente desenvolvida, com conexões separadas para respiração de pressão e vácuo. É sobretudo instalada como proteção contra pressão e refluxo em tubos de alívio de pressão e vácuo de tanques, vasos e aparelhos de processamento e oferece proteção contra pressão e vácuo inadantes de se atingir a pressão de ajuste e impede-se a entrada inad- missível de produto. A válvula foi projetada de modo que, em caso de sobrepressão inadmissível, as emissões sejam escoadas por um tubo de exaustão e, em caso de vácuo inadmissível, o gás de cobertura seja admitido por uma rede de alimentação. Por motivos de construção, o disco de vácuo é fabricado com um tamanho nominal menor que o disco de pressão. Me- diante a calibração do disco de pressão por mola atinge-se pressões de ajuste mais altas que no DV/ZU.
Tecnologia de curso pleno
Ao alcançar a pressão de ajuste, a válvula começa abrindo e atinge o curso pleno dentro de um aumento de pressão ou sobrepressão de 10%. Através de investimentos objetivos em pesquisa e desen- volvimento, PROTEGO® conseguiu adaptar o comportamento típico de abertura das válvulas de segurança também às faixas de pressões baixas. Com essa “Tecnologia de curso pleno” é possível definir a pressão de ajuste somente 10% abaixo da pressão admissível do tan- que, para escoar a vazão volumétrica necessária. Neste processo, a característica de resposta é igual no lado de pressão e de vácuo, sendo que o alívio de vácuo começa, quando a pressão diferen- cial entre a pressão do gás no tubo de alívio de vácuo conectado e a pressão do tanque for superior à pressão de ajuste do disco de vácuo.
Tecnologia avançada de manufatura

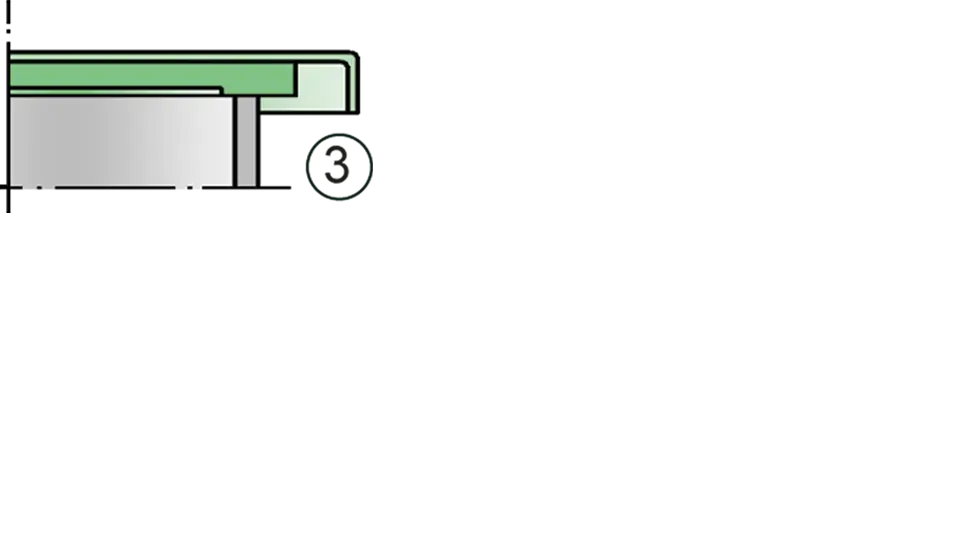

Até alcançar a pressão de ajuste, garante-se a conservação de pressão do tanque com uma estanqueidade muito acima do padrão normal graças à tecnologia de fabricação alta- mente desenvolvida. Esta característica é garantida, entre outros, mediante sedes de válvulas em Aço inoxidável de alta qualidade e disco de válvula individualmente lapidado (1), (3) ou com vedação de colchão de ar (2) com selo de FEP de alta qualidade, bem como uma construção robusta de corpo. Depois de aliviar a sobrepressão ou compensar o vácuo, a válvula fecha novamente e permanece estanque. A otimização do corpo da válvula favorável ao fluxo e a construção dos discos de curso pleno são resultado de anos de desenvolvimento, resultando em um funcionamento estável dos discos da vál- vula, ótimo desempenho e redução da perda de produtos.

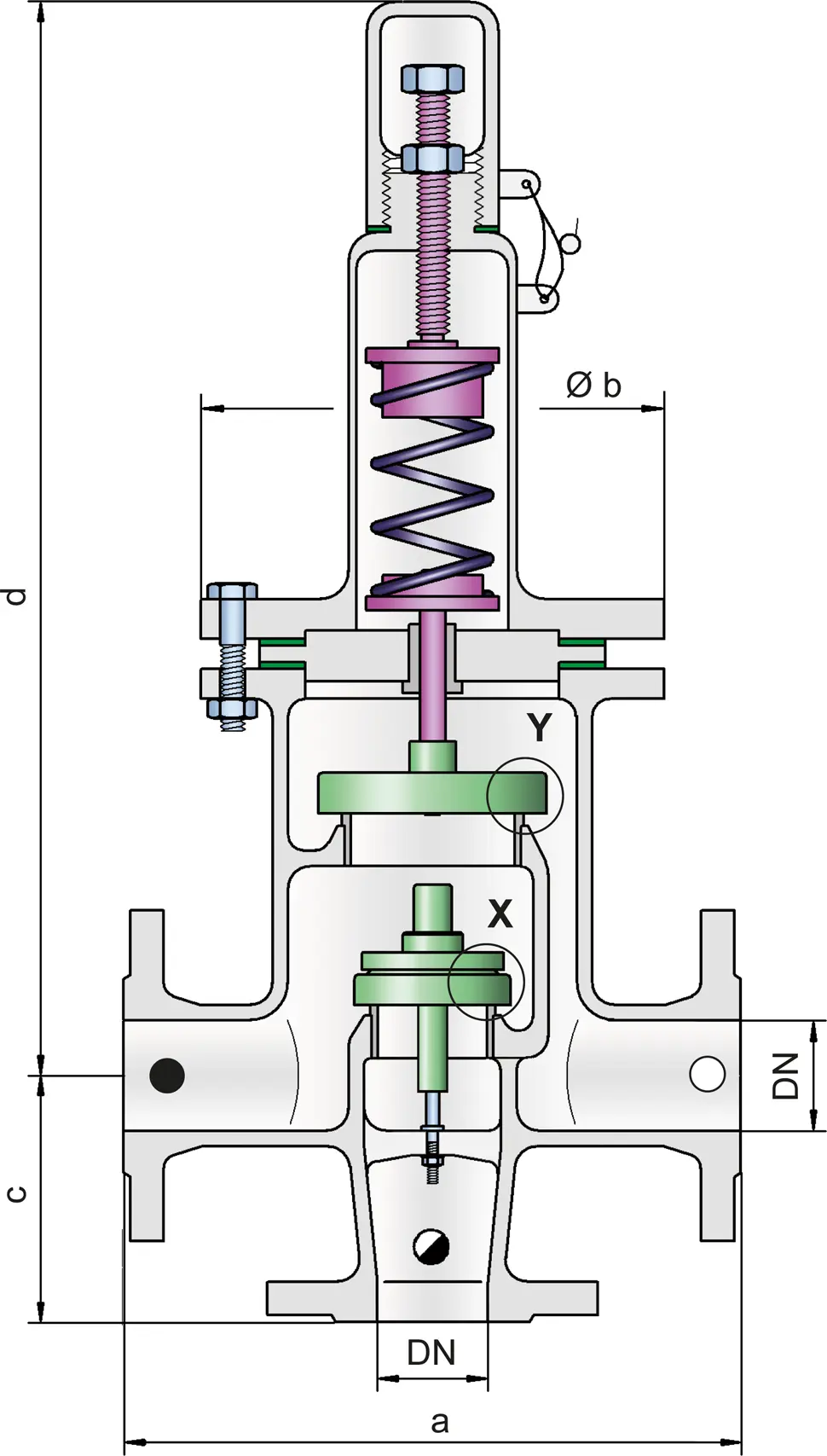

Tabela de dimensões
Para selecionar o diâmetro nominal (DN), veja os diagramas de vazão nas páginas seguintes
| DN | 40 / 1½" | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" |
| a | 280 | 280 | 340 | 390 | 520 |
| b | 210 | 210 | 280 | 310 | 390 |
| c | 165 | 165 | 200 | 240 | 300 |
| d | 565 | 565 | 675 | 805 | 1070 |
Dimensões em mm
DN maiores sob solicitação
Dimensões para a válvula de pressão e vácuo para tubulação com camisa de aquecimento sob solicitação
Seleção do material do corpo
| Execução | A | B |
| Corpo | Aço | Aço inoxidável |
| Camisa de aquecimento (DV / ZU-F-H-...) | Aço | Aço inoxidável |
| Sede de válvula | Aço inoxidável | Aço inoxidável |
| Vedação | PTFE | PTFE |
Os corpos também podem ser fornecidos com revestimento de ECTFE
Materiais especiais sob solicitação
Seleção do material do disco da válvula de pressão
| Execução | A |
| Faixa de pressão [mbar] | >+60 até +500 |
| Disco da válvula | Aço inoxidável |
| Vedação | metálica |
| Mola de pressão | Aço inoxidável |
Materiais especiais sob solicitação
Em caso de ajustes de pressão mais baixos, usar o tipo DV/ZU, ajustes de pressão mais altos sob solicitação
Seleção do material do disco da válvula de vácuo
| Execução | A* | B* | C | D |
| Faixa de pressão [mbar] | 3,5 até -5,0 | <-5,0 até -14 | <-14 até -35 | <-35 até -50 |
| Disco da válvula | Alumínio | Aço inoxidável | Aço inoxidável | Aço inoxidável |
| Vedação | FEP | FEP | metálica | metálica |
* com sobrepressão até, no máx., +150 mbar
Materiais especiais, bem como ajustes de vácuo mais baixos sob solicitação
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Outras conexões sob solicitação
Versão e especificação
O disco da válvula de alívio de pressão é calibrado por mola, o disco da válvula de vácuo é calibrado por peso. Pressões de ajuste mais baixas no lado da pressão, são realizadas também com calibração por peso (tipo DV/ZU).Estão disponíveis duas versões:
Outros dispositivos especiais sob solicitação
Geralmente deve-se observar a contrapressão nas válvulas de tubulação, que tem influência na pressão de ajuste e no comportamento de abertura. Para casos especiais (p. ex., operação de carga parcial), a válvula também pode ser fornecida com disco convencional (comportamento proporcional).
Ajustes de pressão
| Pressão: | +60 mbar | +500 mbar |
| +24 inch W.C. | +200 inch W.C. | |
| Vácuo: | -3.5 mbar | -50 mbar |
| -1.4 inch W.C. | -20 inch W.C. | |
| Vácuo: | -3.5 mbar | -14 mbar |
| -1.4 inch W.C. | -5.6 inch W.C. |
Em caso de ajustes de pressão mais baixos, usar o tipo DV/ZU.
Ajustes de pressão mais altos e de vácuo mais baixos sob solicitação.
Diagrama de vazão

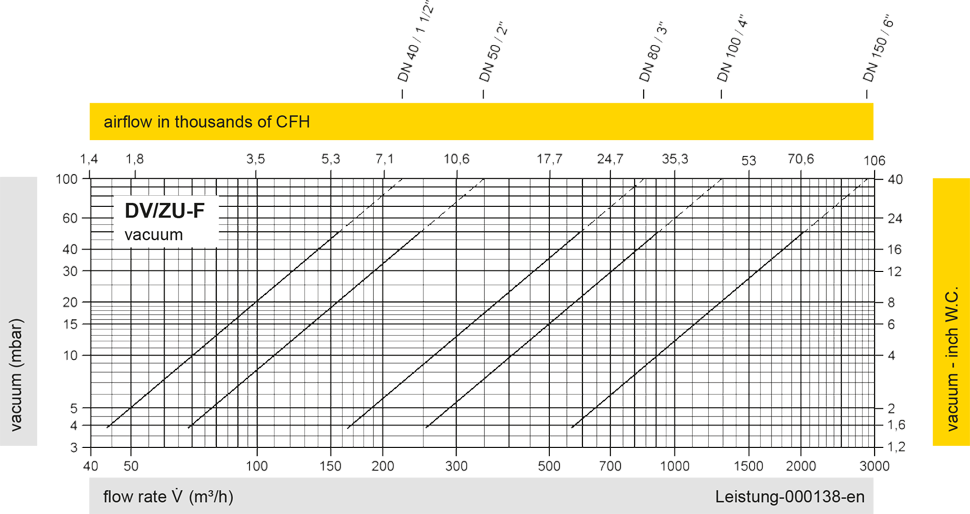

Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
