DR/ES
Corta-chamas à prova de detonação em linha para detonações estáveis e deflagrações em Versão angular com absorvedor de choque, de efeito unilateral
Características
Função e descrição
Vantagens de manutenção e custo
O corta-chamas à prova de detonação em linha do tipo PROTEGO® DR/ES vem se comprovando na construção de instalações industriais desde há décadas, pois como Versão angular oferece vantagens consideráveis em termos de manutenção e custos comparado com as versões de passagem reta.
Componente Principal – Conjunto Abafador de Chamas PROTEGO®
Na entrada de uma detonação no dispositivo, a energia do golpe de detonação é retirada através do absorvedor de choque integrado (1), antes de a chama ser apagada nas fendas estreitas do FLAMEFILTER® (3). Vários FLAMEFILTER® e espaçadores, encaixados de forma estável em uma armação do jogo de FLAMEFILTER® (4), caracterizam o conjunto abafador de chamas PROTEGO® (2). O espaçamento e o número de FLAMEFILTER® são determinados mediante os parâmetros operacionais da mistura fluindo (grupo de explosão, pressão, temperatura). Assim, este equipamento pode ser utilizado para os grupos de explosão IIA até IIB3.
Muitas certificações individuais
A Versão padrão pode ser aplicada até uma temperatura de trabalho de + 60°C e uma pressão de trabalho de 1,2 bar absoluta. Divergindo disso, estão disponíveis equipamentos com homologações especiais para pressões mais elevadas e temperaturas mais elevadas sob solicitação. Teste de protótipo segundo a diretriz ATEX e EN ISO 16852, assim como outras normas internacionais.
Tabela de dimensões
Para selecionar o diâmetro nominal (DN), utilize os diagramas de vazão nas páginas seguintes
| DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2 ½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8“ |
| a | 125 | 125 | 153 | 155 | 198 | 200 | 250 | 332 | 335 | 425 |
| b | 140 | 140 | 183 | 185 | 223 | 225 | 290 | 357 | 360 | 505 |
| c | 210 | 210 | 290 | 290 | 365 | 365 | 440 | 535 | 535 | 810 |
| c1 | 285 | 285 | 395 | 395 | 500 | 500 | 595 | 750 | 750 | 1230 |
| d | 150 | 150 | 210 | 210 | 275 | 275 | 325 | 460 | 460 | 620 |
| e | 495 | 495 | 600 | 600 | 705 | 705 | 795 | 950 | 950 | 1435 |
Dimensões em mm
Seleção do material do corpo
| Versão | B | C | D |
| Corpo | aço | aço inoxidável | Hastelloy |
| Camisa de aquecimento (DR / ES-H-(T)-...) | aço | aço inoxidável | aço inoxidável |
| Tampa com absorvedor de choque | aço | aço inoxidável | Hastelloy |
| O-Ring | FPM* | PTFE | PTFE |
| Conjunto abafador de chamas | A | C, D | E |
* para equipamentos em caso de aplicação com temperaturas elevadas a partir de 150 °C (T150), vedações em PTFE. O corpo e a tampa com absorvedor de choque podem ser fornecidas em aço com revestimento de ECTFE.
Materiais especiais sob solicitação
Combinações de material do conjunto abafador de chamas
| Versão | A | C | D | E |
| Armação do jogo de FLAMEFILTER® | aço | aço inoxidável | aço inoxidável | Hastelloy |
| FLAMEFILTER®* | aço inoxidável | aço inoxidável | Hastelloy | Hastelloy |
| Espaçadores | aço inoxidável | aço inoxidável | Hastelloy | Hastelloy |
* os FLAMEFILTER® também podem ser fornecidos em tântalo, Inconel, cobre, etc. em caso de utilização dos materiais do corpo ou da armação listados.
Materiais especiais sob solicitação
Seleção do grupo de explosão
| MESG | Gr. expl. (IEC / CEN) | Grupo gás (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Aprovações especiais sob solicitação
Seleção da pressão máx. de trabalho
| Gr. expl. | DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8“ |
| IIA | Pmax | 4,0 | 4,0 | 4,0 | 4,0 | 2,9 | 2,9 | 2,0 | 2,0 | 2,0 | 1,2 |
| IIB3 | Pmax | 3,0 | 3,0 | 2,0 | 2,0 | 2,0 | 2,0 | 1,5 | 1,4 | 1,4 | 1,1 |
Pmáx. = pressão de trabalho máxima admissível em bar absoluta, pressão de trabalho mais elevada sob solicitação
Indicação da temperatura máx. de trabalho
| ≤ 60°C / 140°F | Ttemperatura máxima de trabalho admissível em °C |
| - | Designation |
temperaturas de trabalho mais elevadas, sob solicitação
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Outras conexões sob solicitação
Versão e especificação
Estão disponíveis quatro versões:*Termoresistência para grupo de equipamentos II, categoria (1) 2 (cat. GII (1) 2)

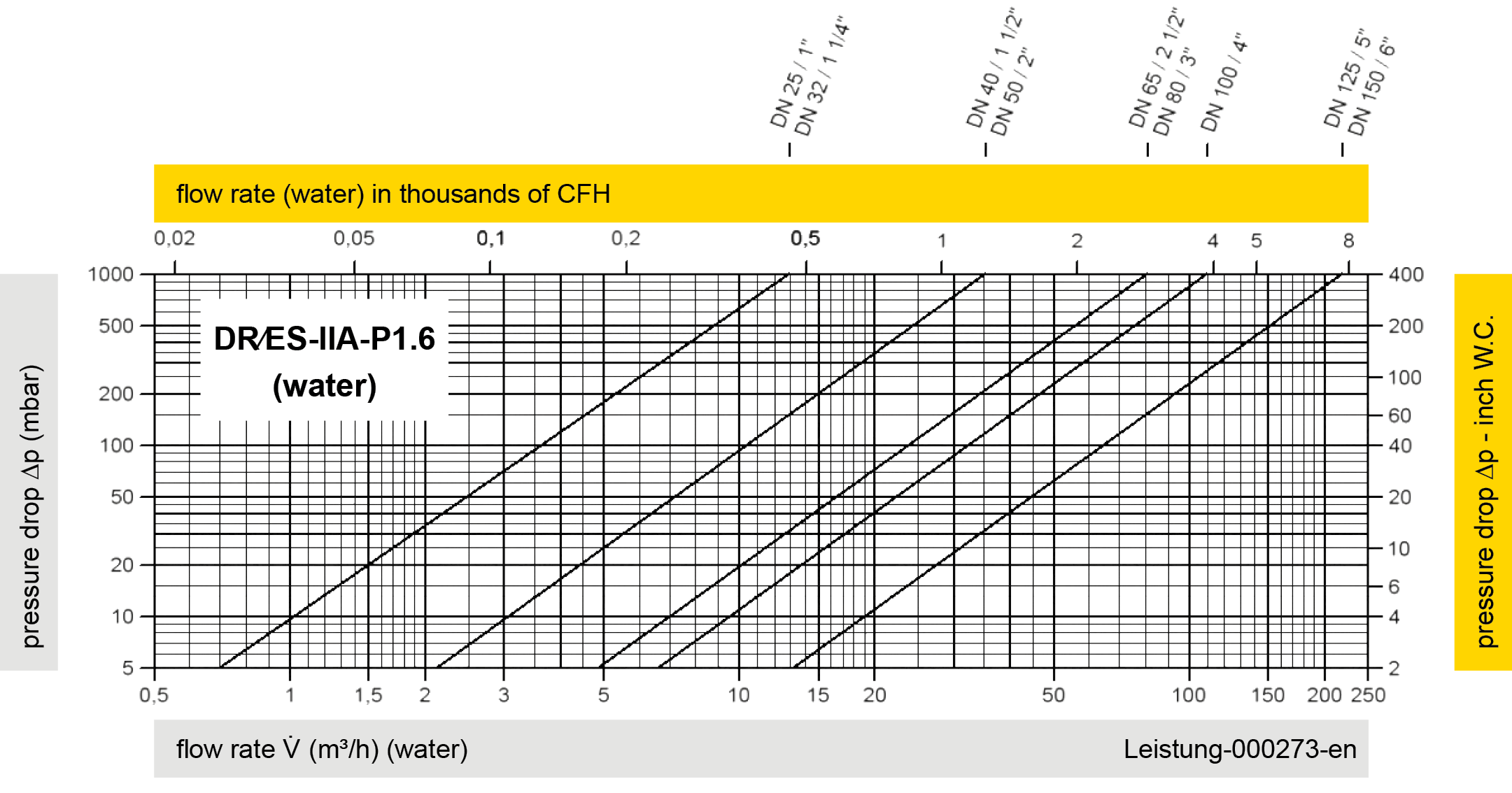

Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
A vazão V em m³/h é calculada em conformidade com a norma DIN EN 60534 com a temperatura Tn = 20 °C, uma pressão pn = 1,013 bar e uma viscosidade cinemática v = 10-6 m²/s.
