D/SR, D/SR-W

Name: D/SR, D/SR-W
Brand: PROTEGO
SKU: product3288359250418

Válvulas de teto

Solicitar cotação Encontrar pessoa de contato

Características

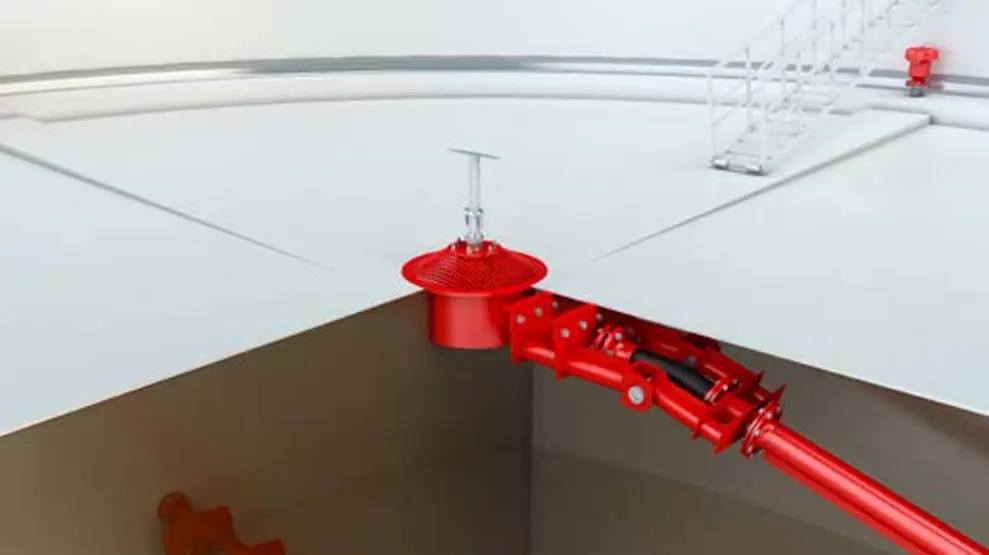

Função de copo de entrada

A válvula de teto funciona como copo de entrada e direciona a água da chuva por meio de tubos em tesoura para o sistema de esgoto

Prevenção de vazamento do fluido

A tampa antirretorno evita vazamento do fluido sobre o teto flutuante em caso de vazamentos

Proteção da válvula de teto

A tela de entrada protege contra sujeira grossa, folhas e aves em nidificação

Função e descrição

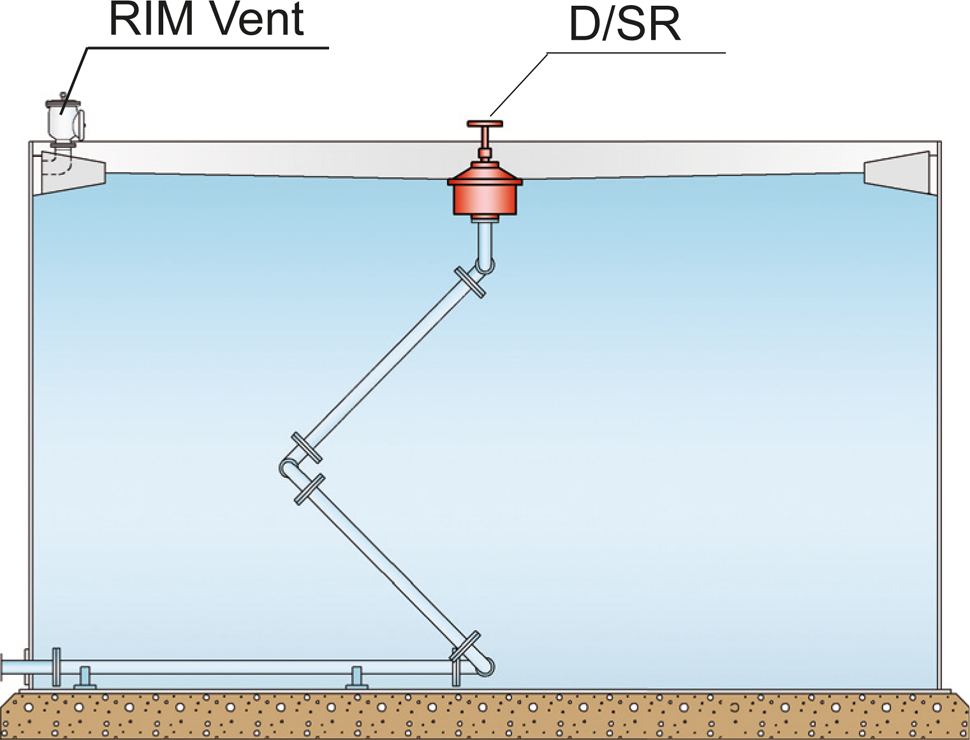

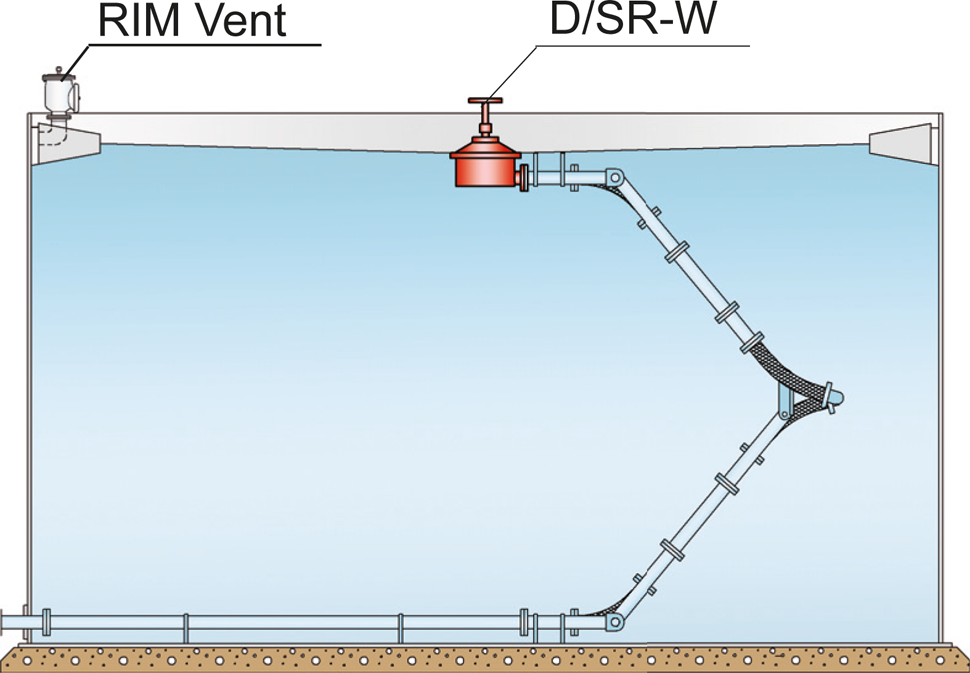

Válvula de drenagem do teto para sistemas de drenagem de tetos flutuantes

A válvula de teto PROTEGO® D/SR ou tipo D/SR-W tem a função de um recipiente, que escoa a água de chuva acumulada do teto flutuante através dos tubos cisalhantes de um sistema de drenagem de teto flutuante - p.ex. tipo PROTEGO® SE/K ou tipo PROTEGO® SE/CK - à rede de esgotos.

Proteção contra detritos, folhas e ninhos de pássaros

Na posição de operação normal, a válvula de teto está aberta. Em caso de eventuais vazamentos, a portinhola de retenção impede a saída do fluido de armazenamento para o teto flutuante. A peneira de entrada protege a válvula de teto contra sujeira grossa, folhas e também de ninhos de pássaros.

Get in Touch

Ponte en contacto con nuestros ingenieros.

Contacto

Dados do produto

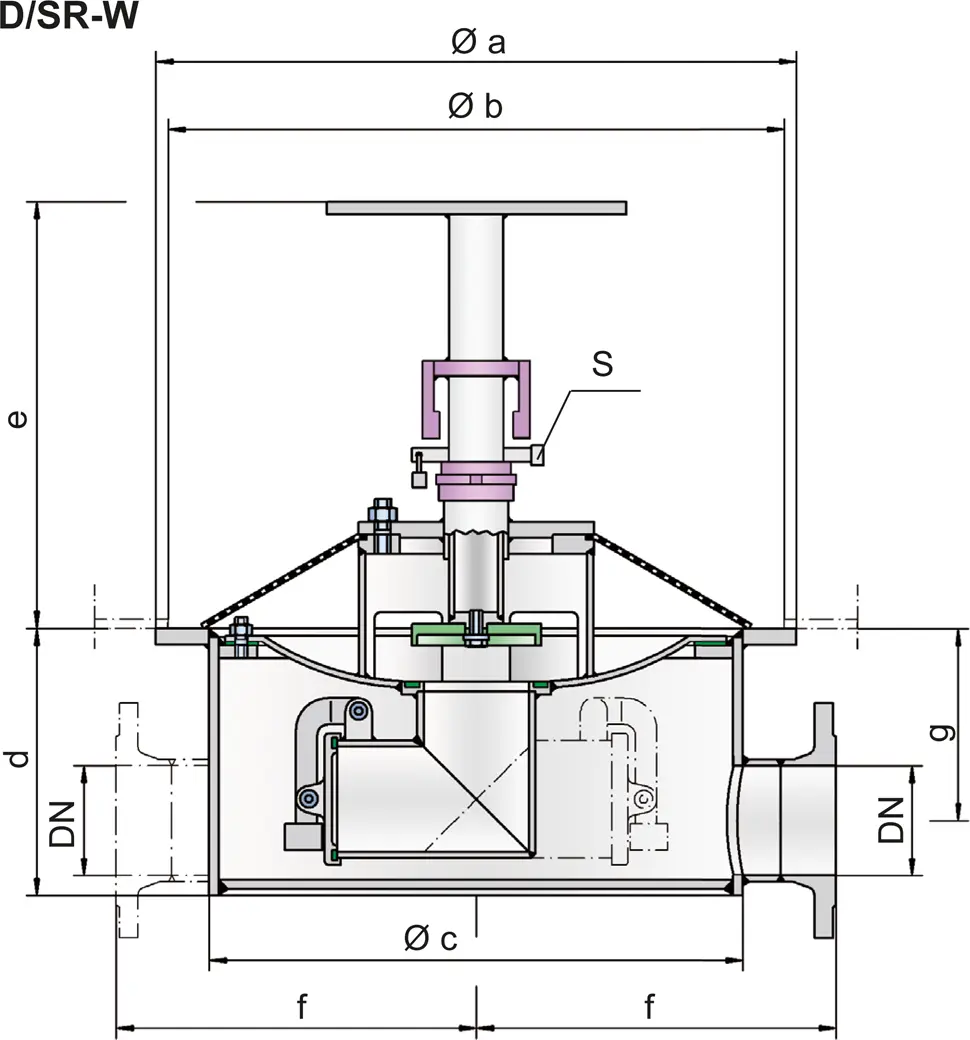

Tabela de dimensões D/SR-W

DN	80 / 3"	100 / 4"	150 / 6"
a	550	600	650
b	490	540	590
c	450	500	550
d	205	250	320
e	490	490	490
f	285	320	350
g	150	180	225

Dimensões em mm

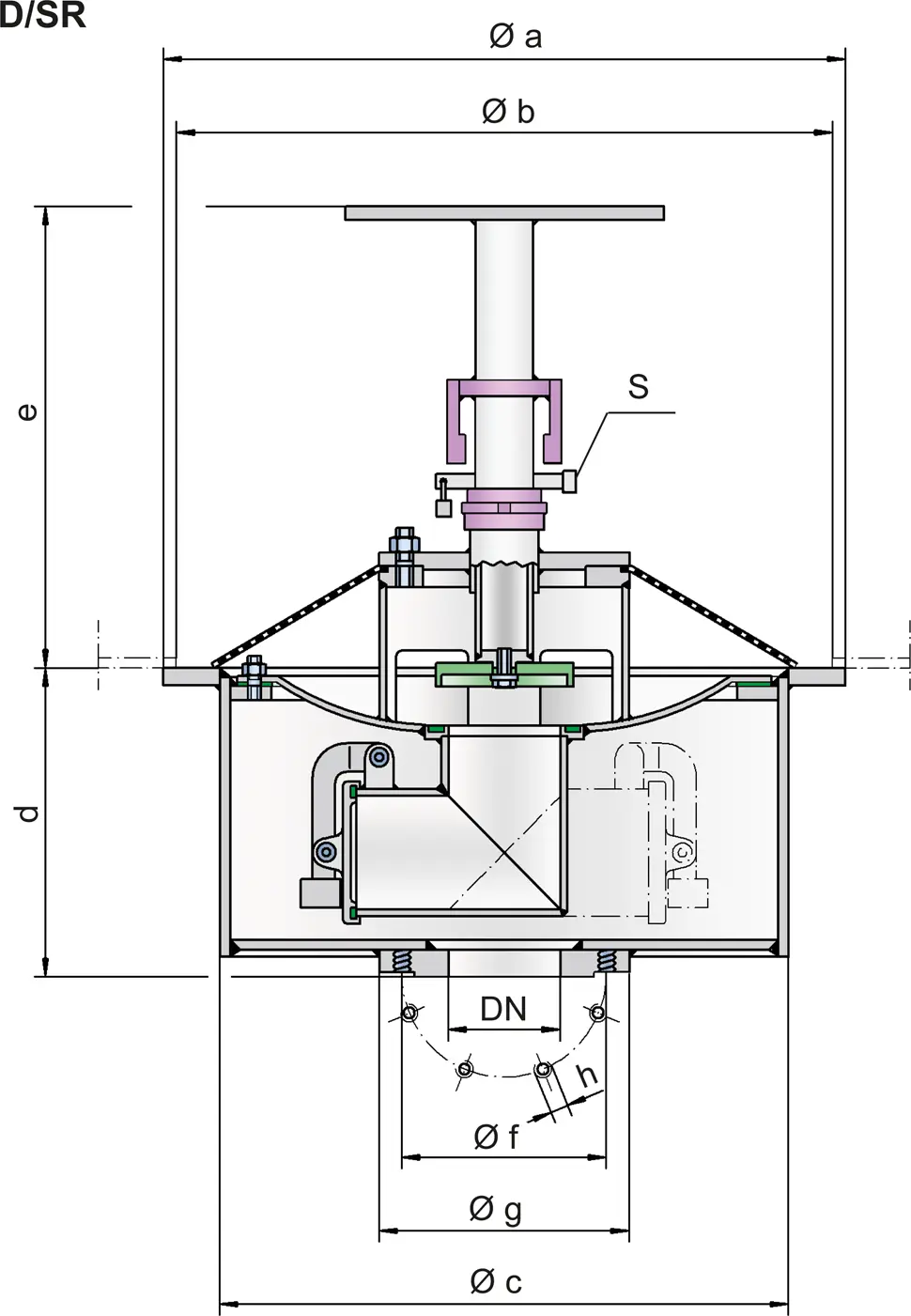

Tabela de dimensões D/SR

DN	80 / 3"	100 / 4"	150 / 6"
a	550	600	650
b	490	540	590
c	450	500	550
d	240	280	330
e	490	490	490
f	160	180	240
g	200	220	285

Dimensões em mm

Seleção do material

Versão	A	B
Corpo	Aço	Aço inoxidável
Portinhola	Bronze	Bronze
Obturador da válvula	Aço	Aço inoxidável
Engate de fechamento	Aço	Aço inoxidável
Vedação	PUR	PUR

Ao usar os equipamentos é necessário observar uma resistência à corrosão suficiente em relação aos fluidos existentes. Caso necessário, devem ser usadas versões em aço inoxidável de qualidade especial.

Dados necessários para a especificação

Quantidade máxima de precipitação (m³/h) a ser escoada
Material do teto flutuante
Diâmetro nominal de conexão do sistema de drenagem de teto flutuante (DN)
Versão do sistema de drenagem de teto flutuante

Tipo de conexão flangeada

No tipo PROTEGO^® D/SR corpo está equipado na parte de baixo com um flange de bloco com furos roscados conforme DIN 2501, PN16, ou opcionalmente conforme qualquer outra norma internacional.

No tipo PROTEGO^® D/SR-W corpo na versão padrão é equipado com uma conexão flangeada lateral conforme a EN 1092-1 ou DIN 2501, PN 16, ou opcionalmente conforme qualquer outra norma internacional. Como equipamento especial é possível uma conexão flangeada adicional.

Seleção e Desenho

A determinação do diâmetro nominal necessário ocorre em função da quantidade máxima de precipitação especificada. Alternativamente o diâmetro nominal de conexão da válvula de teto corresponde ao diâmetro nominal do sistema de drenagem de teto flutuante. Opcionalmente estão disponíveis válvulas de teto com 2 ou 3 portinholas de retenção.
