Características
Función y descripción
Válvula combinada de alivio de presión y vacío
El tipo de válvula PROTEGO® VD/SV es una válvula de alivio de presión/vacío altamente desarrollada indicada para caudales muy altos. Normalmente esta válvula se instala en las líneas de inhalación y exhalación de tanques, depósitos y equipos de procesos para proteger contra presiones altas y bajas no admisibles. La válvula previene las pérdidas de emisión casi hasta la presión de tardado y la entrada de aire casi hasta el tarado de vacío.
Carrera completa
El equipo empieza a abrirse tan pronto como se alcanza la presión de tarado y sólo requiere un 10% de sobrepresión para llegar a la elevación completa. Continuas inversiones en investigación y desarrollo han permitido a PROTEGO® desarrollar una válvula de baja presión que tiene las mismas características de apertura que una válvula de seguridad de alta presión. Esta tecnología de “carrera completa” permite tarar la válvula un 10% bajo la máxima presión o el vacío de operación admisibles ( MAWP Maximal erlaubter Betriebsdruck (MAWP) Maximaler zulässiger Überdruck im oberen Bereich eines kompletten Behälters in normaler Betriebsstellung bei der genannten übereinstimmenden Temperatur, die für diesen Druck spezifiziert ist. o MAWV) del tanque y aún así ventilar de forma segura el caudal requerido. Las características de apertura son las mismas para el alivio de presión y para el de vacío.
Tecnología de fabricación avanzada
Debido a nuestra tecnología de fabricación altamente desarrollada, la presión de tarado del tanque se mantiene con un hermetismo que es muy superior al del estándar convencional. Esta característica se consigue con asientos de válvula hechos de acero inoxidable de alta calidad y con platos de válvula lapeados con precisión (1) o con un sello con cojín de aire (2) en combinación con una membrana FEP de alta calidad. Los platos de válvula también están disponibles con un sello de PTFE para prevenir que se adhieran cuando se usan productos pegajosos y también permite el uso de productos corrosivos. Después de eliminar el exceso de presión o de compensar el vacío, la válvula se reasienta y proporciona un sello hermético. El diseño optimizado de la dinámica de fluidos del cuerpo de la válvula y del plato de válvula son el resultado de muchos años de trabajo de investigación, que permiten una operación estable del plato de válvula y un rendimiento óptimo y que tienen como resultado una reducción de pérdidas de producto.
Dimensiones
Para seleccionar el tamaño nominal (DN), usar el diagrama de flujo volumétrico de la página siguiente
| DN | 40 / 1½" | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| a | 396 / 15.59 | 396 / 15.59 | 497 / 19.57 | 519 / 20.43 | 654 / 25.75 | 757 / 29.80 | 802 / 31.57 | 802 / 31.57 |
| b | 355 / 13.98 | 355 / 13.98 | 448 / 17.64 | 548 / 21.57 | 788 / 31.02 | 900 / 35.43 | 1030 / 40.55 | 1030 / 40.55 |
| c | 200 / 7.87 | 200 / 7.87 | 295 / 11.61 | 295 / 11.61 | 465 / 18.31 | 550 / 21.65 | 650 / 25.59 | 650 / 25.59 |
Dimensiones en mm / pulgadas
Dimensiones de válvulas de alivio de presión y de vacío con camisa de calefacción bajo demanda
Selección de materiales para la vivienda
| Diseño | A | B | C |
| Cuerpo | Aluminio | Acero | Acero inox |
| Camisa de calefacción (VD / SV-H-...) | – | Acero | Acero inox |
| Asiento de válvula | Acero inox | Acero inox | Acero inox |
| Sello hermético | PTFE | PTFE | PTFE |
| Capucha de protección | Acero inox | Acero inox | Acero inox |
Opción: Cuerpo recubierto de ECTFE
Materiais especiais sob solicitação
Selección de materiales para la válvula de presión
| Diseño | A | B | C | D | E | F |
| Rango de presión [mbar] [inch W.C.] | +2,0 up to +3,5 +0.8 up to +1.4 | >+3,5 up to +14 >+1.4 up to +5.6 | >+14 up to +35 >+5.6 up to +14 | >+35 up to +60 >+14 up to +24 | >+14 up to +35 >+5.6 up to +14 | >+35 up to +60 >+14 up to +24 |
| Plato de válvula | Aluminio | Acero inox | Acero inox | Acero inox | Acero inox | Acero inox |
| Cierre hermético | FEP | FEP | Metal a Metal | Metal a Metal | PTFE | PTFE |
Materiales especiales y tarados de presión más altos bajo demanda
Selección de materiales para la válvula de vacío
| Diseño | A | B | C | D | E | F |
| Rango de vacío [mbar] [inch W.C.] | -2,0 up to -3,5 -0.8 up to -1.4 | <-3,5 up to -14 <-1.4 up to -5.6 | <-14 up to -35 <-5.6 up to -14 | <-14 up to -35 <-5.6up to -14 | <-35 up to -60 <-14 up to -24 | <-35 up to -60 <-14 up to -24 |
| Plato de válvula | Aluminio | Acero inox | Acero inox | Acero inox | Acero inox | Acero inox |
| Cierre hermético | FEP | FEP | Metal a Metal | PTFE | Metal a Metal | PTFE |
Materiales especiales y tarados de vacío más altos bajo demanda
Tipo de bridas de conexión
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Otros tipos bajo petición
Modelo y especificación
Los platos de válvula están cargados con un peso. Se pueden conseguir presiones más altas bajo demanda con un diseño cargado con muelle.Hay dos tipos diferentes de diseños:
Equipos adicionales disponibles bajo demanda.
La válvula se puede tarar en cualquier combinación de niveles de presión y vacío. Cuando la diferencia entre la presión y el vacío excede los 150 mbar / 60.2 In W.C., se tienen que usar platos de válvula especiales.
Settings
| Presión: | +2.0 mbar | +60 mbar |
| +0.8 inch W.C. | +24 inch W.C. | |
| Vacío: | -2.0 mbar | -60 mbar |
| -0.8 inch W.C. | -24 inch W.C. |
Tarados más altos o más bajos bajo demanda.

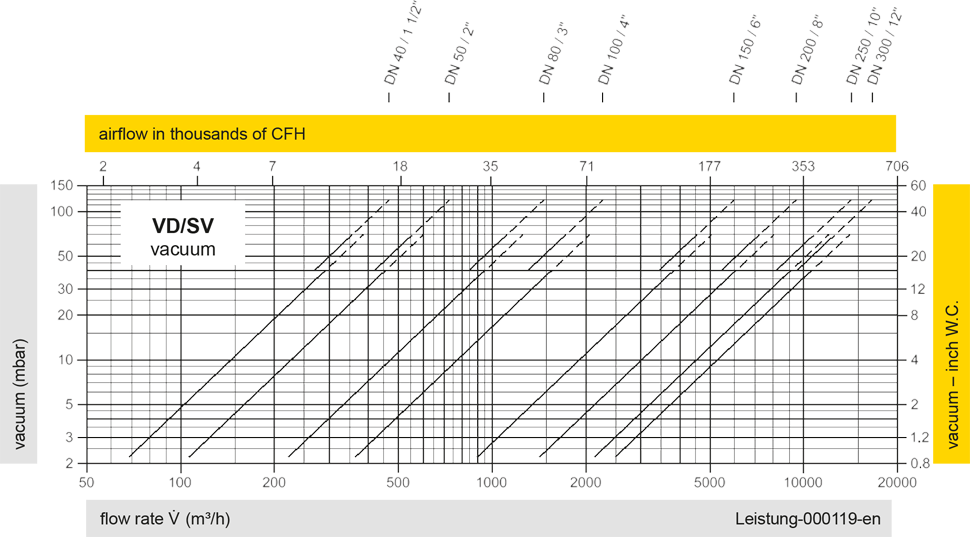

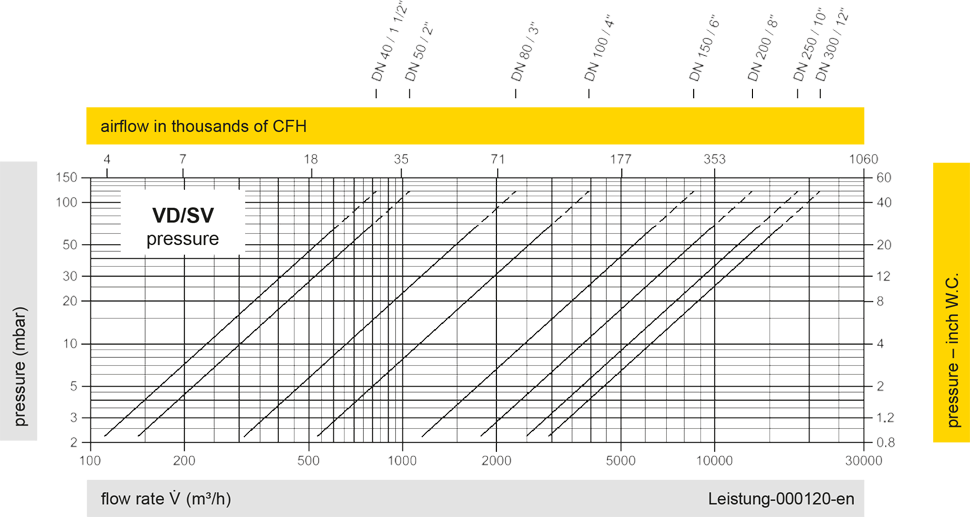

Diagrama de flujo volumétrico
Los diagramas de flujo volumétrico han sido determinados con un banco de pruebas de caudal calibrado y certifi - cado por TÜV. El flujo volumétrico V. en [m³/h] y el CFH se refi eren a las condiciones estándar de referencia de aire según ISO 6358 (20°C, 1bar). La conversión a otras densidades y temperaturas están referidas en el Vol. 1: “Fundamentos Técnicos”.
