DR/ES
Apagallamas en línea a prueba de detonaciones estables y deflagraciones con ángulo de 90º y reductor de choque, unidireccional
Características
Función y descripción
Ventajas de mantenimiento y de costos
El apagallamas en línea PROTEGO® DR/ES a prueba de detonaciones se viene utilizando desde hace décadas en construcciones de plantas industriales porque su diseño con ángulo de 90º ofrece ventajas de cara al mantenimiento y a sus costes en comparación con otros modelos de diseño recto.
Componente Principal: Apagallamas PROTEGO®

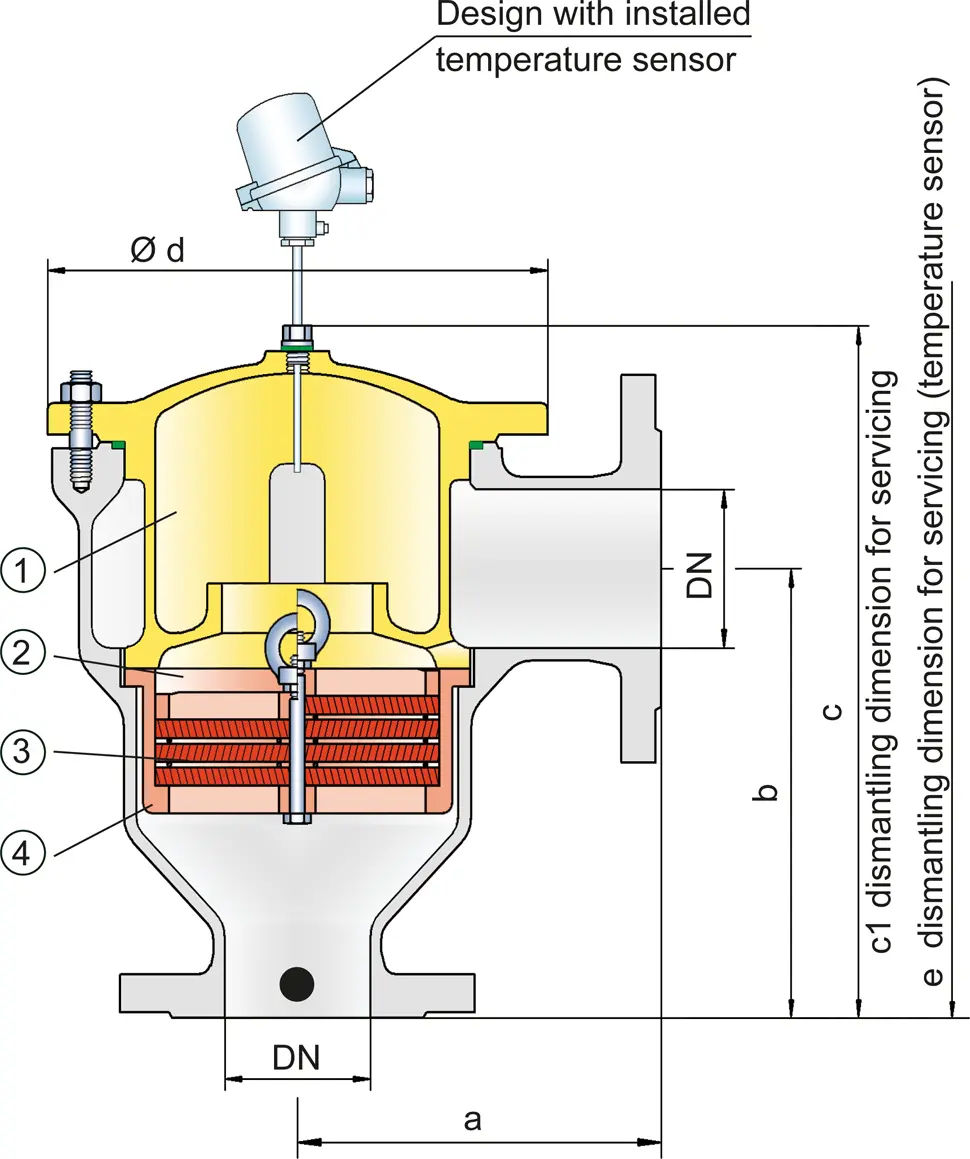

Una vez la detonación entra en el equipo, se absorbe la energía de la onda de choque de la detonación a través del reductor de choque integrado (1) antes de extinguirse la llama en el estrecho intersticio de los discos de filtro FLAMEFILTER® (3). La unidad apagallamas PROTEGO® (2) consta de diferentes discos de filtro FLAMEFILTER® y de espaciadores firmemente sostenidos en la jaula de discos de filtro FLAMEFILTER® (4). El ancho de intersticio y el número de discos de filtro FLAMEFILTER® están determinados según los datos de operación de la mezcla que corre por la tubería (grupo de explosión, presión, temperatura). Este equipo está homologado para los grupos de explosión de IIA a IIB3 (NEC grupo D a C MESG ≥ 0.65 mm).
Muchas certificaciones individuales
El modelo estándar está homologado para una temperatura de operación de hasta +60°C / 140°F y una presión de operación absoluta de hasta 1,2 bar / 17,4 psi. Bajo demanda se pueden fabricar equipos para presiones y temperaturas más altas. Modelo homologado según la Directiva válida actualmente y EN ISO 16852 así como según otros estándares internacionales.
Dimensiones
Para seleccionar el tamaño nominal (DN), rogamos usar los diagramas de flujo volumétrico de las páginas siguientes
| DN | 25 / 1" | 32 / 1¼“ | 40 / 1½“ | 50 / 2" | 65 / 2½“ | 80 / 3“ | 100 / 4“ | 125 / 5" | 150 / 6" | 200 / 8" |
| a | 125 / 4.92 | 125 / 4.92 | 153 / 6.02 | 155 / 6.10 | 198 / 7.80 | 200 / 7.87 | 250 / 9.84 | 332 / 13.07 | 335 / 13.19 | 425 / 16.73 |
| b | 140 / 5.51 | 140 / 5.51 | 183 / 7.20 | 185 / 7.28 | 223 / 8.78 | 225 / 8.86 | 290 / 11.42 | 357 / 14.06 | 360 / 14.07 | 505 / 19.88 |
| c | 210 / 8.27 | 210 / 8.27 | 290 / 11.42 | 290 / 11.42 | 365 / 14.37 | 365 / 14.37 | 440 / 17.32 | 535 / 21.06 | 535 / 21.06 | 810 / 31.89 |
| c1 | 285 / 11.22 | 285 / 11.22 | 395 / 15.55 | 395 / 15.55 | 500 / 19.69 | 500 / 19.69 | 595 / 23.43 | 750 / 29.53 | 750 / 29.53 | 1230 / 48.43 |
| d | 150 / 5.91 | 150 / 5.91 | 210 / 8.27 | 210 / 8.27 | 275 / 10.83 | 275 / 10.83 | 325 / 12.80 | 460 / 18.11 | 460 / 18.11 | 620 / 24.41 |
| e | 495 / 19.49 | 495 / 19.49 | 600 / 23.62 | 600 / 23.62 | 705 / 27.76 | 705 / 27.76 | 795 / 31.30 | 950 / 37.40 | 950 / 37.40 | 1435 / 56.50 |
Dimensiones en mm / pulgadas
Selección de materiales para la vivienda
| Modelo | B | C | D |
| Cuerpo | Acero | Acero inox | Hastelloy |
| Camisa de calefacción (DR / ES-H-(T)-...) | Acero | Acero inox | Acero inox |
| Cubierta con reductor de choque | Acero | Acero inox | Hastelloy |
| Junta tórica | FPM* | PTFE | PTFE |
| Unidad apagallamas | A | C, D | E |
* Para equipos expuestos a temperaturas elevadas por encima de 150°C / 302°F (T150), las juntas deben ser de PTFE. El cuerpo y la cubierta con el reductor de choque también se pueden suministrar con recubrimiento de ECTFE.
Materiales especiales bajo demanda
Combinación de materiales para la unidad apagallamas
| Diseño | A | C | D | E |
| FLAMEFILTER® jaula | Acero | Acero inox | Acero inox | Hastelloy |
| FLAMEFILTER®* | Acero inox | Acero inox | Hastelloy | Hastelloy |
| Espaciador | Acero inox | Acero inox | Hastelloy | Hastelloy |
* los discos de filtro FLAMEFILTER® se encuentran disponibles en tántalo, inconel, cobre, etc. si se usan los materiales para el cuerpo y la jaula mencionados en la lista
Materiales especiales bajo demanda
Selección del grupo de explosión
| MESG | Gr. Expl. (IEC / CEN) | Grupo de gas (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Homologaciones especiales bajo demanda
Selección de la máxima presión de operación
| Gr. Expl. | DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8“ |
| IIA | Pmáx | 4,0 / 58.0 | 4,0 / 58.0 | 4,0 / 58.0 | 4,0 / 58.0 | 2,9 / 42.1 | 2,9 / 42.1 | 2,0 / 29.0 | 2,0 / 29.0 | 2,0 / 29.0 | 1,2 / 17.4 |
| IIB3 | Pmáx | 3,0 / 43.5 | 3,0 / 43.5 | 2,0 / 29.0 | 2,0 / 29.0 | 2,0 / 29.0 | 2,0 / 29.0 | 1,5 / 21.7 | 1,4 / 20.3 | 1,4 / 20.3 | 1,1 / 20.3 |
Pmax = máxima presión de operación permitida en bar / psi absoluto, presiones de operación más altas bajo demanda
Especificación de la máx. temperatura de operación
| ≤ 60°C / 140°F | Tmáx - Temperatura máxima de operación admisible en °C |
| - | Designation |
Temperaturas de operación más altas bajo demanda
Tipo de bridas de conexión
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Otros tipos bajo petición
Modelo y especificación
Hay cuatro modelos diferentes disponibles:*Termómetro de resistencia para los equipos del grupo II, categoría (1) 2 (GII cat. (1) 2)
Diagrama de flujo volumétrico
Los diagramas de flujo volumétrico han sido determinados con un banco de pruebas de caudal calibrado y certifi - cado por TÜV. El flujo volumétrico V. en [m³/h] y el CFH se refi eren a las condiciones estándar de referencia de aire según ISO 6358 (20°C, 1bar). La conversión a otras densidades y temperaturas están referidas en el Vol. 1: “Fundamentos Técnicos”.
The volume flow V in m³/h was determined with water according to DIN EN 60534 at a temperature Tn = 20°C and an atmospheric pressure Pressure (gauge pressure) Pressure for which the value is equal to the algebraic difference between the absolute pressure and the atmospheric pressure. pn = 1,013 bar, kinematic viscosity v = 10-6 m²/s
